雷达流量计
雷达流量计的原理分析
雷达流量计是一种基于雷达多普勒效应和时间飞行（ToF, Time of Flight）原理的非接触式流量测量设备，广泛应用于河流、渠道、管道等水体的流速、流量监测。
工作原理
雷达流量计主要通过测量水面流速和水位来计算流量。其核心原理包括：雷达多普勒效应测流速，再根据过流截面积，计算得到流量。
雷达天线发射特定频率的微波信号，当微波接触到水面流动颗粒（如波浪、泥沙、杂质）时，会发生散射和反射。如果水流在运动，反射回来的信号频率会发生多普勒频移，其变化量与流速之间的关系：
$$ \Delta f = \frac{2v f_0 \cos\theta}{c} $$
其中：
-
$f_0$ 为雷达发射的微波频率，
-
$\theta$ 为雷达波束与水面之间的夹角，
-
c 为光速，
-
v 为水面的流速。
超声波流量计
超声波流量计凭借其非侵入式、高精度和广泛适用性，成为工业流量测量的重要工具。时差法适用于高精度清洁液体测量，而多普勒法则适用于含杂质流体。未来随着信号处理技术的进步，其应用范围将进一步扩大。
超声波流量计（Ultrasonic Flowmeter）是一种利用超声波在流体中传播的特性来测量流速或流量的非接触式仪表。其核心原理基于超声波传播时间差法（时差法）或多普勒效应，具体工作原理如下：
时差法（传播时间差法）
适用于清洁、均质液体（如水、油、化学溶液等），测量原理如下：
- 顺流传播时间（T₁）：超声波从上游传感器（Transducer A）向下游传感器（Transducer B）传播，流速方向与超声波传播方向相同，传播时间较短。
- 逆流传播时间（T₂）：超声波从下游传感器（Transducer B）向上游传感器（Transducer A）传播，流速方向与超声波传播方向相反，传播时间较长。
- 时间差计算：
$$ \Delta T = T_2 - T_1 $$
流速（v）与时间差（ΔT）成正比，流量（Q）可通过管道截面积（A）计算：
$$ v = \frac{L}{2 \cos \theta} \cdot \frac{\Delta T}{T_1 T_2} $$
$$ Q = v \cdot A $$
其中：
- $L$：超声波传播路径长度
- $\theta$：超声波传播方向与流体流动方向的夹角
- $T_1, T_2$：顺流/逆流传播时间
多普勒效应法
适用于含悬浮颗粒或气泡的液体（如污水、泥浆等），测量原理如下：
- 超声波发射器向流体发射固定频率（f₀）的超声波。
- 流体中的颗粒或气泡反射超声波，由于流体运动，反射波频率（f₁）发生偏移（多普勒频移Δf）。
- 流速（v）与频移（Δf）成正比：
$$ v = \frac{c \cdot \Delta f}{2 f_0 \cos \theta} $$
其中：
- $c$：超声波在流体中的传播速度
- $\theta$：超声波入射角
典型应用场景
- 水处理行业：自来水、污水流量监测
- 石油化工：原油、成品油、化学介质计量
- HVAC系统：供暖/制冷循环水流量控制
- 能源管理：蒸汽、燃气流量测量
- 食品医药：饮料、药液灌装流量监控
未来发展趋势
- 智能化：结合AI算法优化信号处理，提高抗干扰能力
- 无线传输：支持IoT远程监控，减少布线成本
- 低功耗设计：适用于太阳能供电的野外监测
- 多传感器融合：与温度、压力传感器集成，提供更全面的流体数据
缆道雷达测流
该系统主要利用多普勒效应来实现水流速度和流量的测量。
当雷达波向水体发射时，由于水体的流动，反射回来的雷达波频率会发生变化，即多普勒频移。通过精确测量这一频率变化，系统能够计算出水流速度。在此基础上，结合水位数据以及预先设定的断面参数，系统利用速度面积法计算出整个监测断面的流量。
缆道雷达测流可以应用于水利工程的设计和管理中，包括水库、河道、渠道等水利工程的水流测量和监测。它可以提高测量的准确性和可靠性，为水利工程的设计和管理提供重要的数据支持。

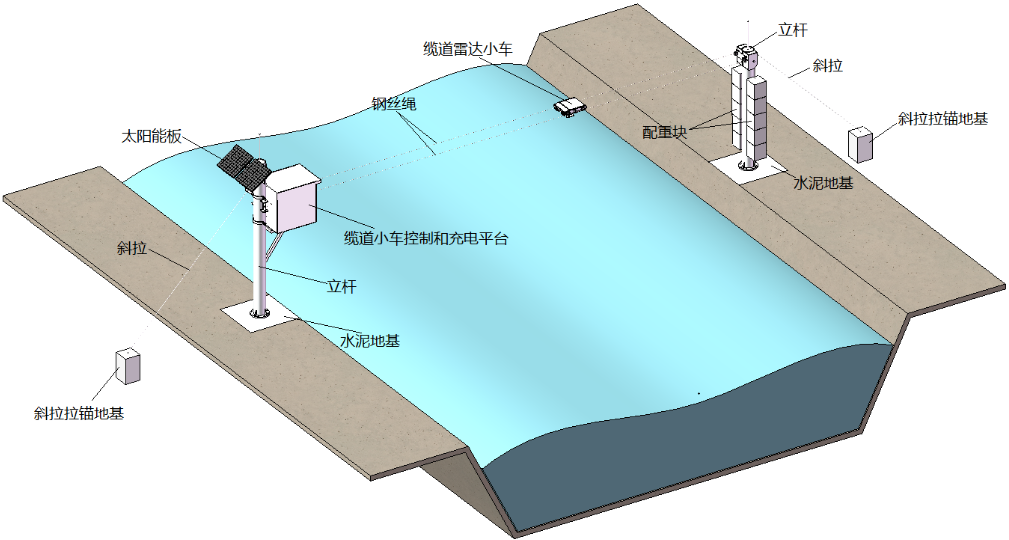

安装示意图
产品主要模块由缆道、控制及传输系统、雷达运行车、雷达水位计、雷达流速仪组成，通过水位、多垂线流速测量以及河道断面计算河道整体流量。可适用于高流速、宽江河、水文站等多场景流量数据的在线监测。 双轨式雷达测流系统由雷达波表面流速仪、雷达水位计、雷达运行车、全自动测流控制（含数据采集/遥测）、太阳能供电系统、自动充电控制装置、雷达波立杆及其他配件辅材等组成。主要运用在宽河道、水文站等相关领域自动监测。
双轨式雷达测流系统包括河道两侧立柱，两立柱之间拉接有两根绳缆，绳缆上安装有测流车，河道一侧设有站房遥测中心。测流车包括外壳，外壳底面安装有雷达波测流仪，外壳两侧安装有主动、从动滑轮和防护环，绳缆贯穿防护环，外壳内安装有控制器、步进电机、行走驱动机构、近距离无线通信装置、控制器与雷达波测流仪，近距离无线通信装置相连，步进电机通过行走驱动机构控制主动滑轮的转动。站房遥测中心包括太阳能充电板，太阳能充电板通过蓄电池与遥测终端控制箱相连，遥测终端控制箱与测流车之间进行无线通信，采集数据通过无线/有线传输至相关数据平台。
- 设备选型
选择适合实际应用的设备，考虑测量范围、精度、稳定性等因素。设备包括雷达发射器、接收器、信号处理器等。
- 缆道布设
根据实际情况设计缆道的长度和位置，一般布设在水流速度较大的位置，以保证测量的准确性。
- 测量方法
- 单点测量：在缆道中选取一个位置进行测量。
- 多点测量：在缆道中选取多个位置进行测量，提高测量的准确性和可靠性，但需要增加设备和布设成本。
- 数据处理
使用专门的软件进行数据处理，包括数据采集、处理、分析等功能。将测量得到的原始数据转化为水流速度和流量等实际应用的数据，为水利工程的设计和管理提供支持。
ADCP（声学多普勒流速流量仪）
ADCP（声学多普勒流速流量仪）是一种用于测量水流速和流量的高精度仪器。它利用声波的多普勒效应，可以测量水流速和流量.
工作原理是基于多普勒效应，即当声波与运动物体相互作用时，声波的频率会发生变化。通过测量声波的频率变化，可以计算出水体中的流速和流向。
水平式ADCP流量在线监测仪具有以下特点和优势：
-
高精度测量：采用先进的声学技术，能够实时、准确地测量水体中的流速和流量，具有较高的测量精度。
-
大范围测量：能够适应不同水域的测量需求，可以在不同深度和流速范围内进行测量，满足各种水文环境下的流量监测需求。
-
实时监测：通过与数据采集系统的连接，可以实现对流量数据的实时监测和传输，方便用户及时获取和分析数据。
-
高效便捷：水平式ADCP流量在线监测仪采用了先进的测量技术和自动化控制系统，操作简便，无需人工干预，提高了工作效率。
-
数据可靠性：水平式ADCP流量在线监测仪采集的数据具有较高的可靠性和稳定性，能够为水文学研究和水资源管理提供可靠的数据支持。
