产品介绍
MCU16 是一款仅作为采集功能的振弦采集仪。一般通过 RS485接口或者 Lora 与主机通讯。使用标准的 Modbus 协议。用于读取振弦传感器的频率和温度值。 也支持外接 DTU，定时上报的方式工作。
功能特点
- 本产品一共支持 16 路振弦传感器接口。使用低压激励方式工作。
- 支持 RS485接口，也支持 Lora 通讯。
- 工业级标准，低功耗设计。
- 通过蓝牙与手机 APP 通讯，用于现场配置和调试、现场固件升级。
振弦参数
| 项目 | 描述 |
|---|---|
| 频率测量 | 范围：400 HZ ～ 6000 HZ，分辨率 0.01HZ，精度 ± 0.1HZ（0.0025%F.S） |
| 温度测量 | 范围：-40℃ ～ 80 ℃ ，分辨率 0.1℃，精度 ±0.2 ℃ |
| 温度传感器 ｜ NTC(3KΩ) | |
| 扫描时间 ｜ 5S/每通道 | |
| 通道数量 | 当前设备是 8 路，可选 4 路、16 路、32 路。 |
| 激励方式 | 15V 扫频和激励脉冲。 |
| 参数配置方式 | 三种方式：上位机、手机 APP 配置和云平台远程配置。 |
| 工作模式 | 定时采集，主动上报 |
| 工作功耗 | 50mA @12V |
接口说明
- 16 路振弦采集接口
- 一路 RS485 接口
- 内置 Lora 通讯接口
- 内置 蓝牙模块用于现场调试
- 使用 12V 直流供电，支持宽幅供电。

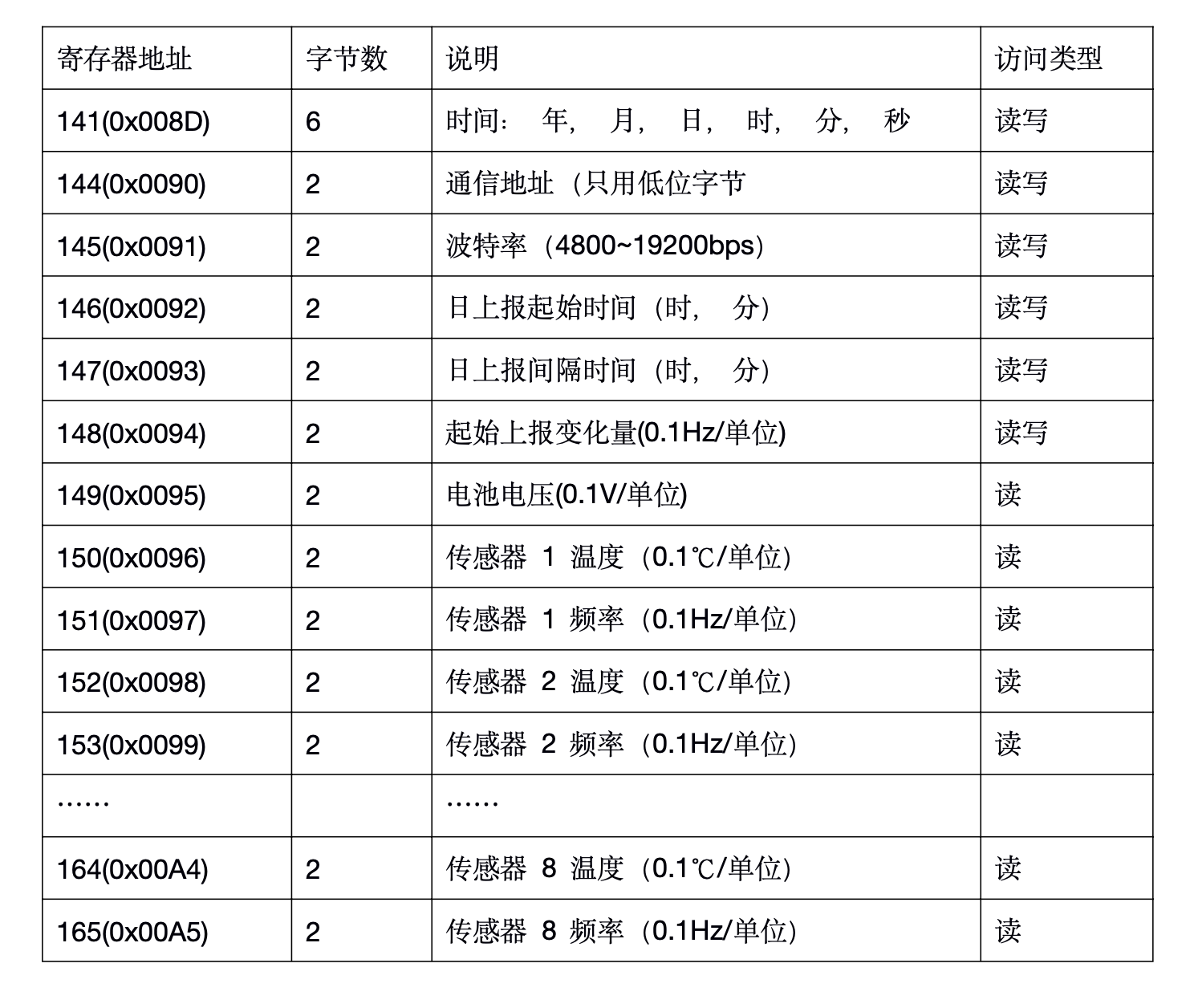

通讯协议
