水利遥测终端

支持水文、水资源协议，低功耗，多中心，便于安装、配置和维护。

Contents

产品介绍

NC2802是一款工业级的低功耗遥测终端，接口丰富，支持各类流量计、雨量计、水位计、工业摄像机等外设。支持国家水文规约、水资源规约，也可以扩展支持各种地方协议，并通过物联网平台，实现设备的远程运维。

该终端采用先进的硬件设计和数据处理技术，具有高稳定性、低功耗等优点，可广泛应用于水利信息化的各个场景，如水文、水资源、生态环境、环保、山洪灾害、水库大坝安全等远程监测领域。

功能特点

  • 多中心设计：监控数据可同时上报4 个中心站，覆盖省、市、县级水文管理平台。
  • 多协议支持：符合《SL651 水文监测数据通信规约》和《SL427 水资源监控数据传输规约》。
  • 支持各种传感器，包括雨量计、工业摄像机、水位计、流量计等各种 RS485 接口的传感器。
  • 支持定时上报、基于阈值的加报。支持数据补报。
  • 本地存储数据超过十年。支持数据补报。支持实时召测、实时查看传感器数据。
  • 支持通过上位机进行数据整编，也支持远程召测和数据导出。
  • 提供手机APP：通过手机 APP 对现场设备进行配置和调试，方便使用。
  • 提供远程管理平台：支持远程配置、远程重启、远程调试、固件升级等。也支持故障管理、远程运维。
  • 提供数据中台：支持所有原始报文的记录、追溯，可提供数据接口，供第三方应用使用。

产品优势

  • 简单易用：引导式配置。支持手机 APP 现场配置和调试，也支持远程操作。再也不用烈日下带着电脑在设备旁边调试了。
  • 稳定可靠：设备经过了多年的市场考验，以及持续的迭代优化，可靠性高。
  • 功能丰富：支持多协议、多中心。
  • 低功耗：长连接状态 20 mA 左右。
  • 免费提供 SaaS 平台用于设备远程管理。

规格参数

项目 描述
硬件方案 32 位工业级处理器，内置 16MB 存储，支持最大 64G 的TF 卡。
通讯方式 支持4G通讯、以太网，并支持扩展 Lora数传 和卫星数传。
指示灯 运行状态灯，在线状态灯
天线接口 标准 SMA 阴头天线接口，特性阻抗 50 欧姆
SIM 卡接口 标准的抽屉式 SIM 卡接口，内置 15kV ESD 保护
串口 2路RS232接口，2 路 RS485 接口。接口均内置隔离和 ESD 保护，并提供 12V 直流电源（负载能力限制在 1000mA 内）。
数字输入 1 路雨量计接口。4 路脉冲输入接口。光耦隔离。干接点接入。
数字输出 4 路数字输出接口。光耦隔离，OC 输出。最大支持 30V/150mA。
供电 支持 12V 直流供电，支持宽幅电压供电（6 ~ 36V），内置过压保护、反接保护。
保护设计 接口都采用隔离设计，雷击浪涌±4KV, 静电接触 15KV。PCB 表面防潮处理。
功耗 待机 3mA@12VDC，长连接状态 20 ~ 30 mA（不包括传感器）。
工作温度 -40°C ~ 85°C

安装使用

注意：请不要带电安装。

开箱

打开设备包装箱，里面有下列组成部分：

设备主机 1 台
SMA 阳头天线一根，带 3 米延长线
接线端子 4PIN 端子 4个， 2PIN 的 2 个

接线

接线方式，参考设备接口处的丝印。

注意：使用 485 接口配套的供电端子，为传感器供电的时候，默认是常开。如果要降低功耗，可以在手机 APP 上配置为按需打开。

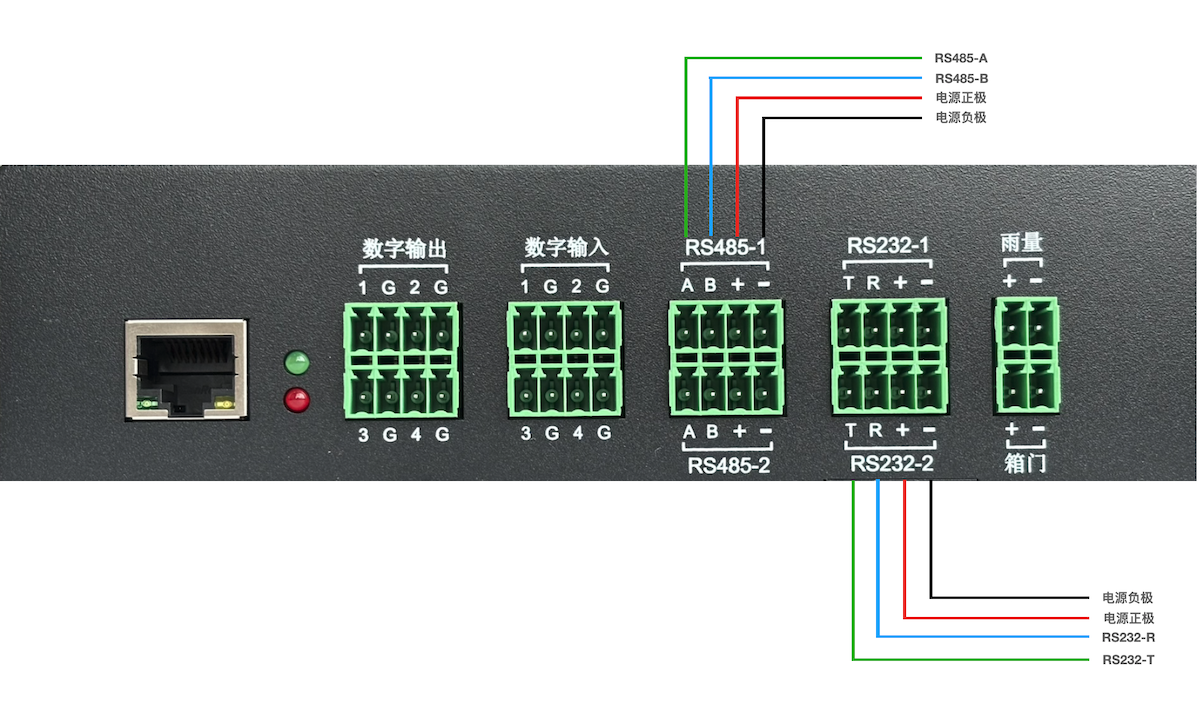

正面接口

注意：RS485 和 RS232 接口的 + 、- ，是直流供电口，可为外设提供 12V 最大（两路一共） 1000mA 的负载能力。并支持按需打开电源，便于优化功耗。

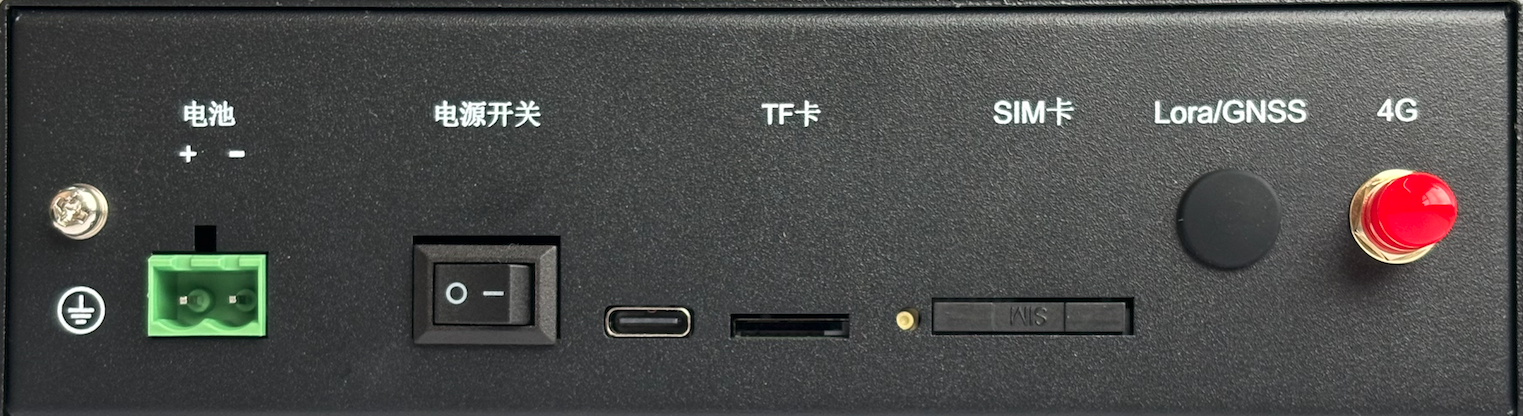

背面接口

指示灯状态说明

指示灯 状态 说明
RUN 闪烁 系统正常上电运行
ERR 闪烁 系统故障

现场需要查看更多设备信息、运行时状态、参数等，请使用 RTU 小助手 。

配套工具

远程运维

参考 远程管理平台使用说明。进入【设备管理】页面，可以看到设备的电压、信号强度、在线状态、故障情况、上下线情况等信息。也可以远程进行参数修改、传感器调试、重启设备、固件升级。
