一、功能介绍
我们可以通过 RTU 小助手来辅助现场安装，包括参数配置、传感器调试、测站创建、固件升级等。如需远程对设备进行配置和调试，请参考 物联网平台使用说明。
RTU 小助手是通过蓝牙 BLE 与遥测终端机进行连接通讯。主要是现场使用（建议距离 遥测终端机 10 米以内）。
二、下载安装
- 扫码二维码下载 RTU 小助手。暂时仅支持 Android 系统。
- 打开手机 APP，选择正确的服务器，使用平台账号登录。
注意：
- 关于账号：本平台非开放注册，如登录时提示号码无效，请联系您的设备供应商开通账号。
- 关于服务器：默认请选择【正式服务器】。对于私有化部署的服务，请联系技术支持咨询服务器选择问题。
三、使用教程
先登录账号，连接设备。
- 确认设备插上 SIM 卡或者接入网线，插上电源，确保传感器接线正确，并打开电源开关。
- 正常情况下，第一个指示灯闪烁，说明系统正常运行。
- 打开手机 APP，登录账号（确认登录服务器选择的是正式服务器）。
- 点击扫描设备，可以搜到以 “RTU-” 开头的设备。如果打开了多台设备，这里会搜到多个。为了便于区分，请尽量一次开机一台设备。
- 手机 APP 连接成功，会显示设备的信息。
请参考如下功能界面来了解如何使用。
功能界面
图1
图2
图3
图4

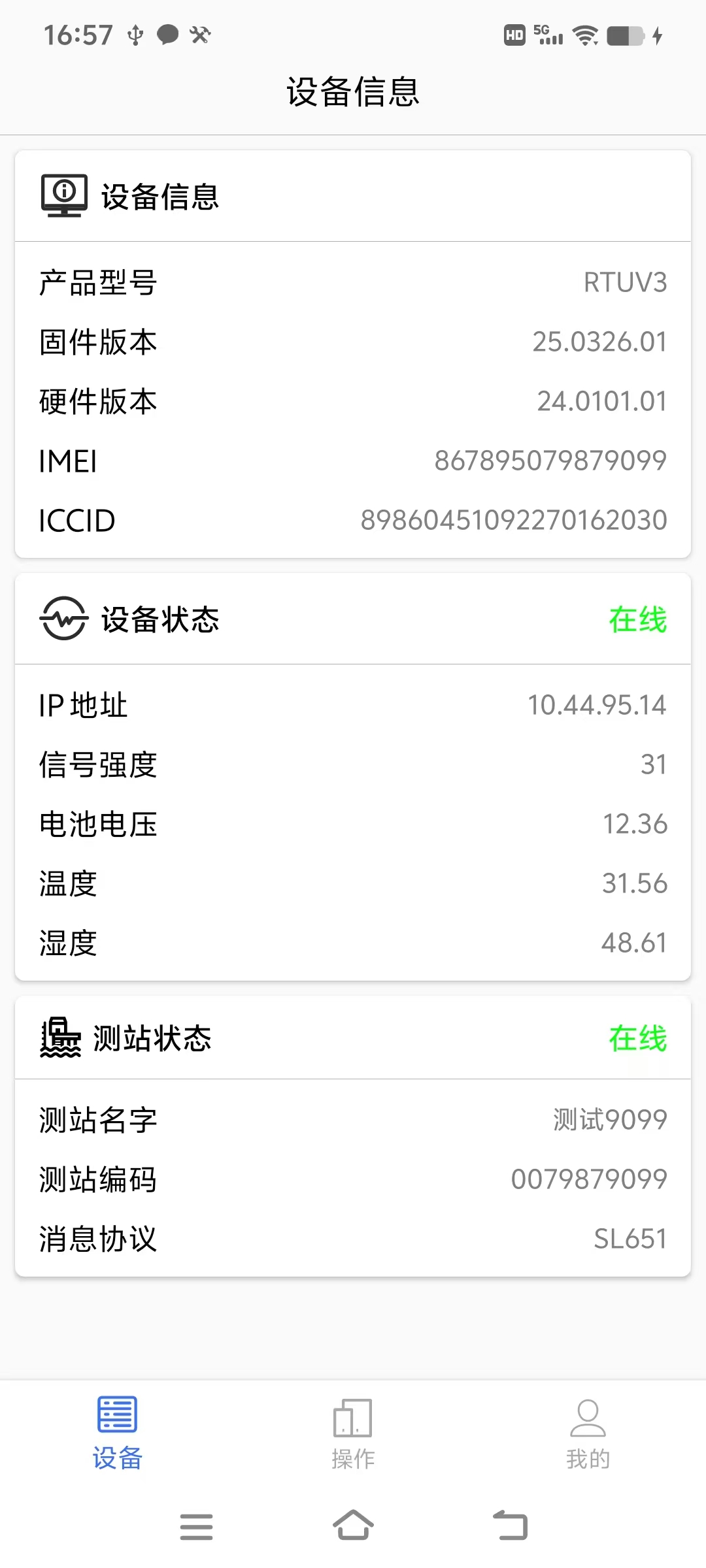

图一：设备信息
通过蓝牙查看当前设备信息，运行时状态、IP地址等。如有设备离线、电压过低、信号强度太小等异常情况，请及时处理。
信号强度：一般小于 15 即为信号弱。
测站状态：可以使用 APP 的建站功能，在北盛平台上建站。

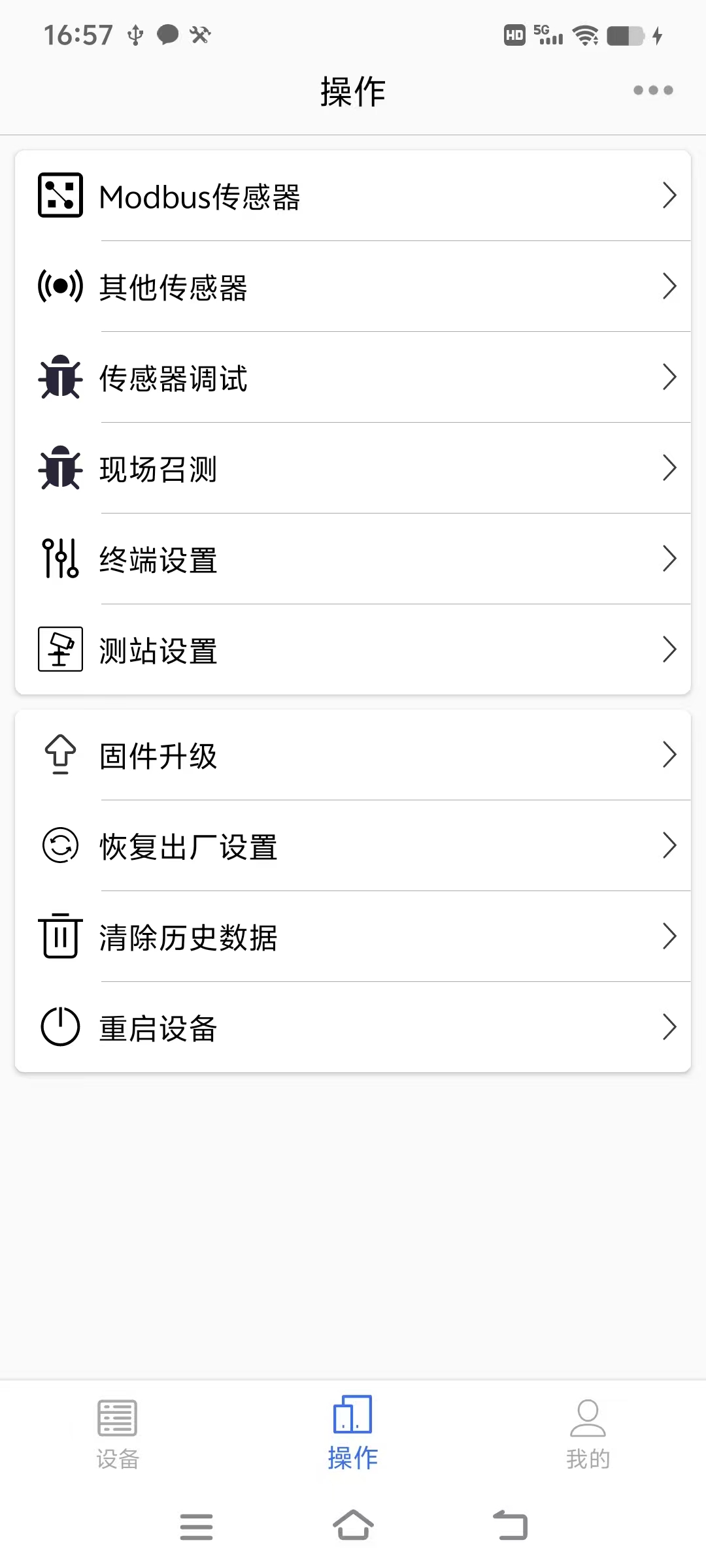

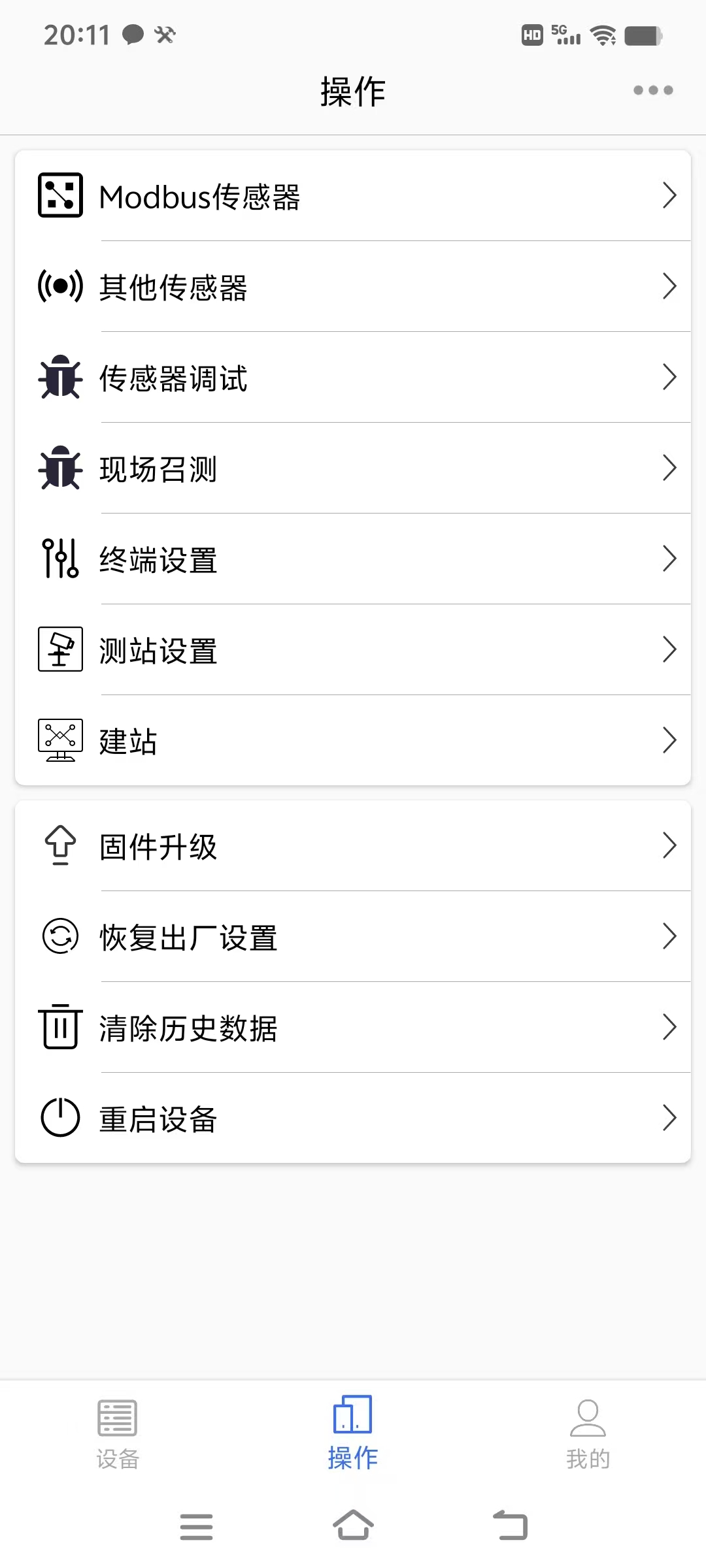

图二：功能入口
- Modbus传感器：RS485接口的传感器。
- 其他传感器：非标准的传感器，比如雨量计、工业相机。

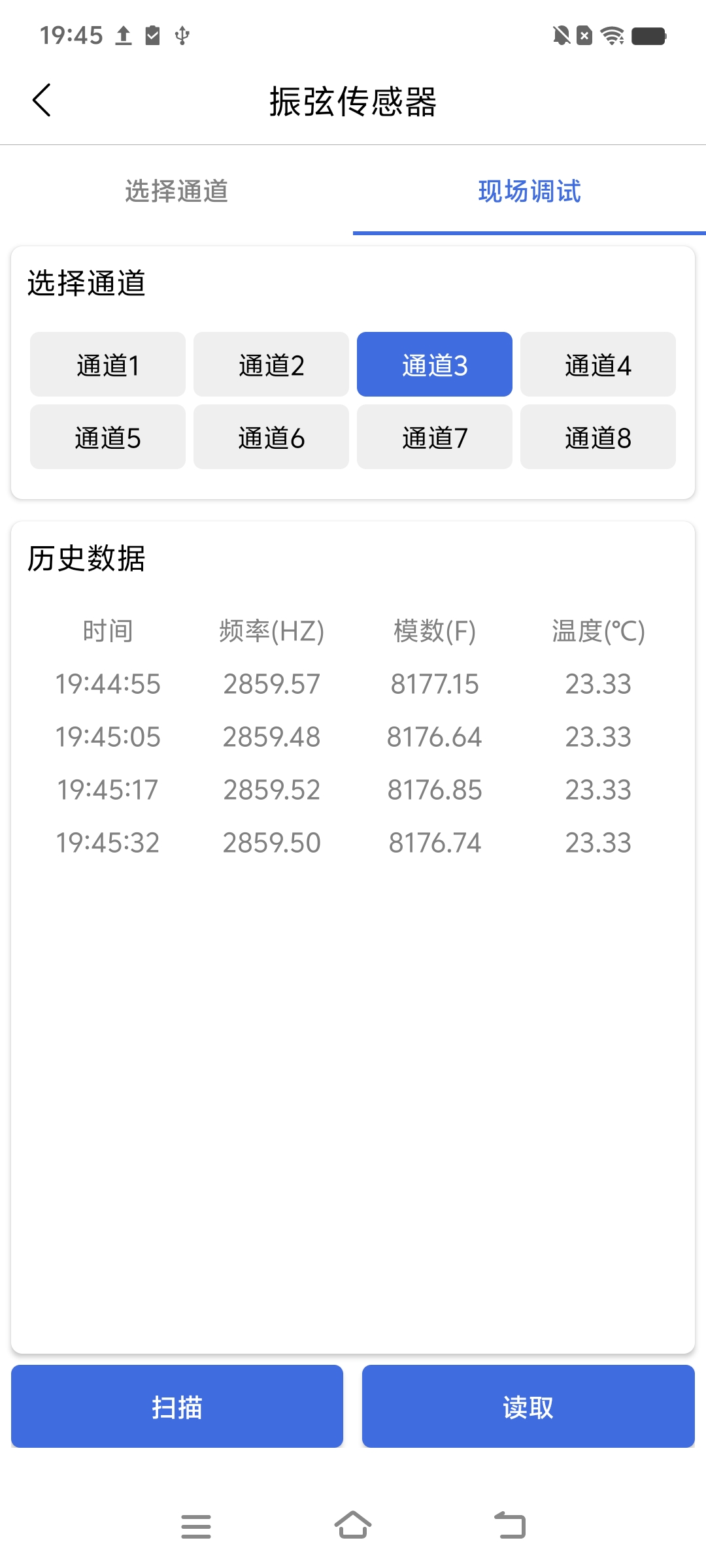

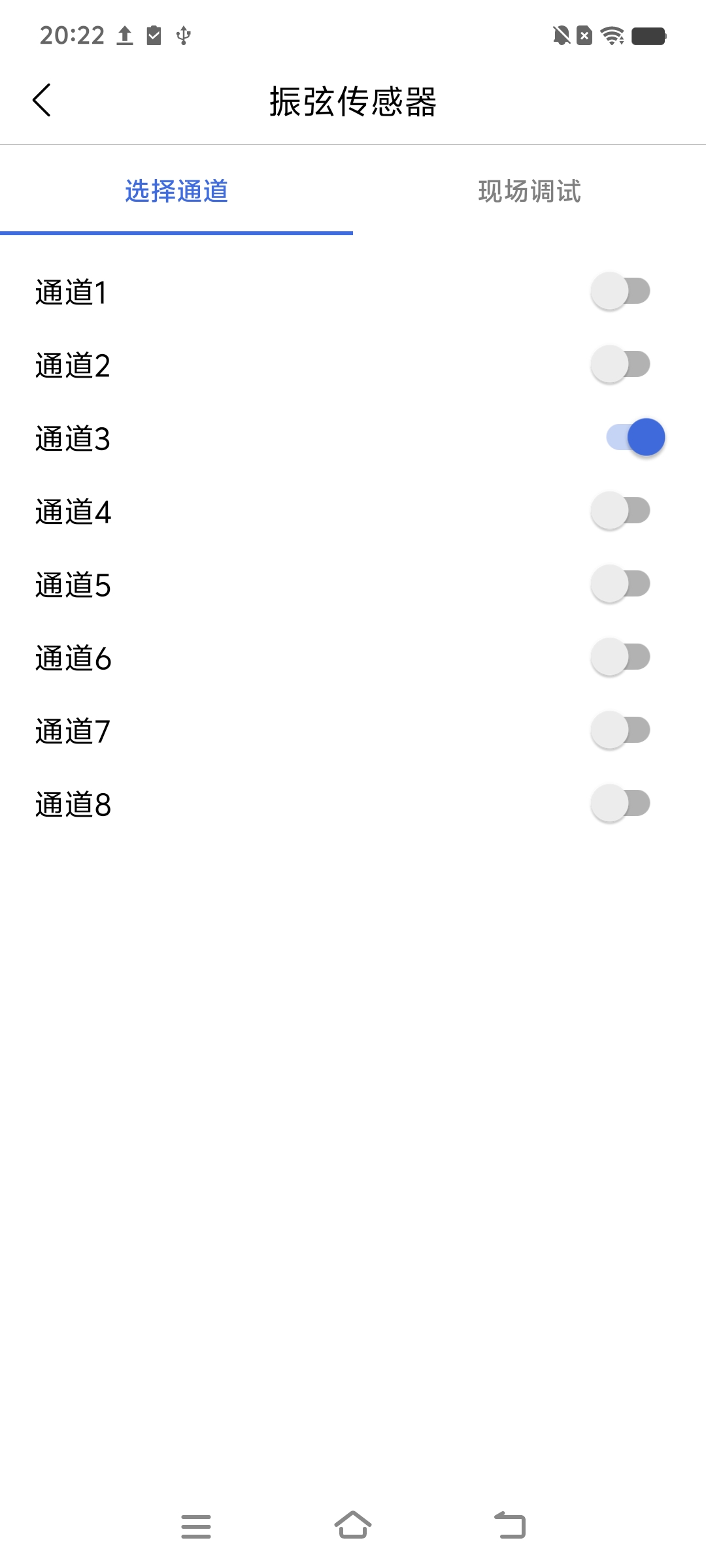

- 振弦传感器：振弦式传感器的通道配置、参数配置。
- 传感器调试：实时读取传感器的状态、采样值。用于现场调试。
- 现场召测：方便水文部门现场查看雨量和水位历史数据。
- 终端设置：设备相关配置。
- 测站设置：测站相关配置，包括测站编码、中心站的地址等。
- 建站：在北盛平台上建站（也可以在平台上远程建站）。
- 固件升级：可以通过手机 APP 为设备升级固件。支持差分升级。
- 恢复出厂：设备清除所有配置和存储的数据，恢复到出厂配置。
- 重启设备。

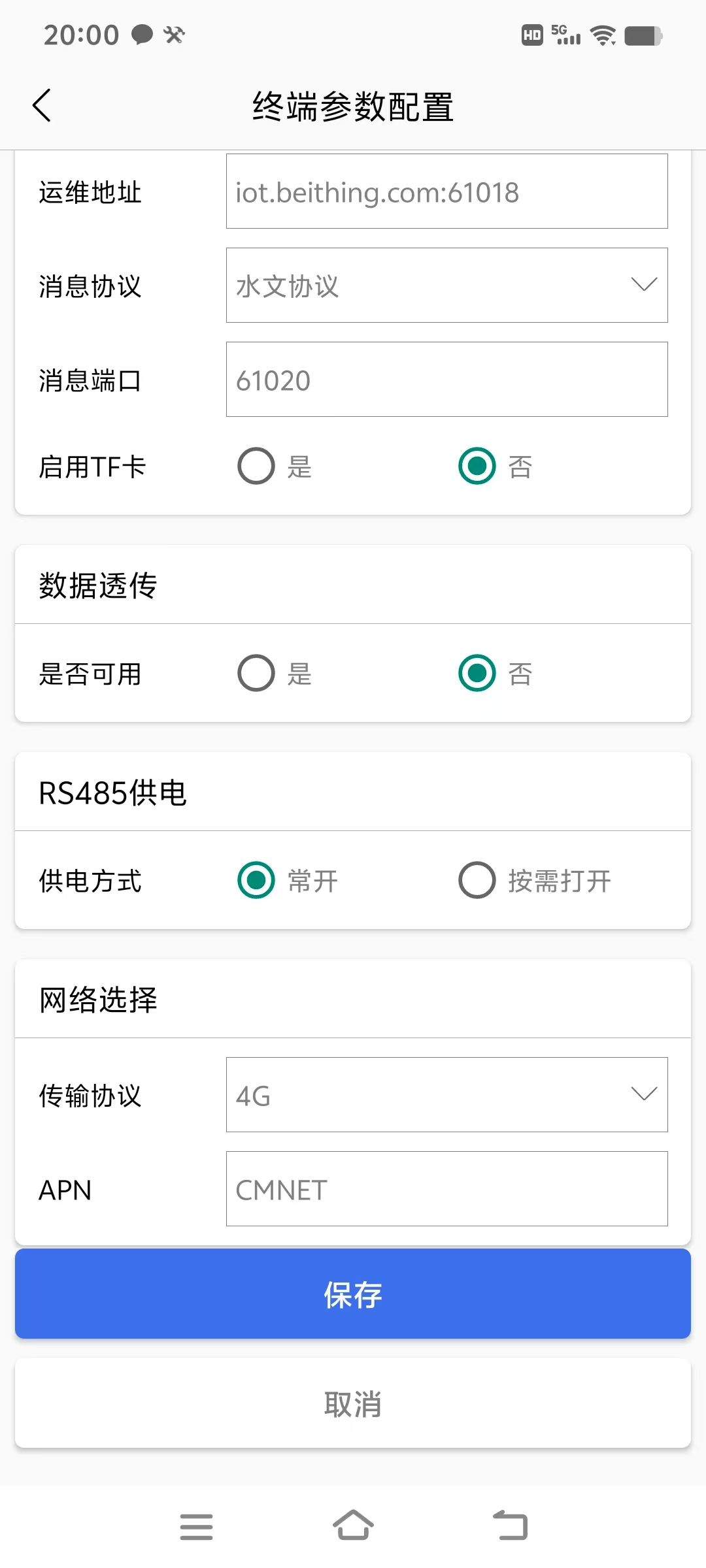

图三：终端参数配置
大多数情况下，不需要手动配置终端参数。使用出厂默认即可。
- 运维地址配置
- 协议选择：支持水文协议 SL651、水资源协议 SL427。
- 是否使用 TF 卡：默认不使用。
- 数据透传：用于报文数据通过串口的透传，比如板载Lora、北斗数传，外接 DTU 等场景。
- RS485供电：默认 485 电源是常开。在功耗敏感的场景，使用【按需打开】模式，优化功耗。
- 网络选择：支持 4G、以太网。以太网模式下，会自动获取 IP。

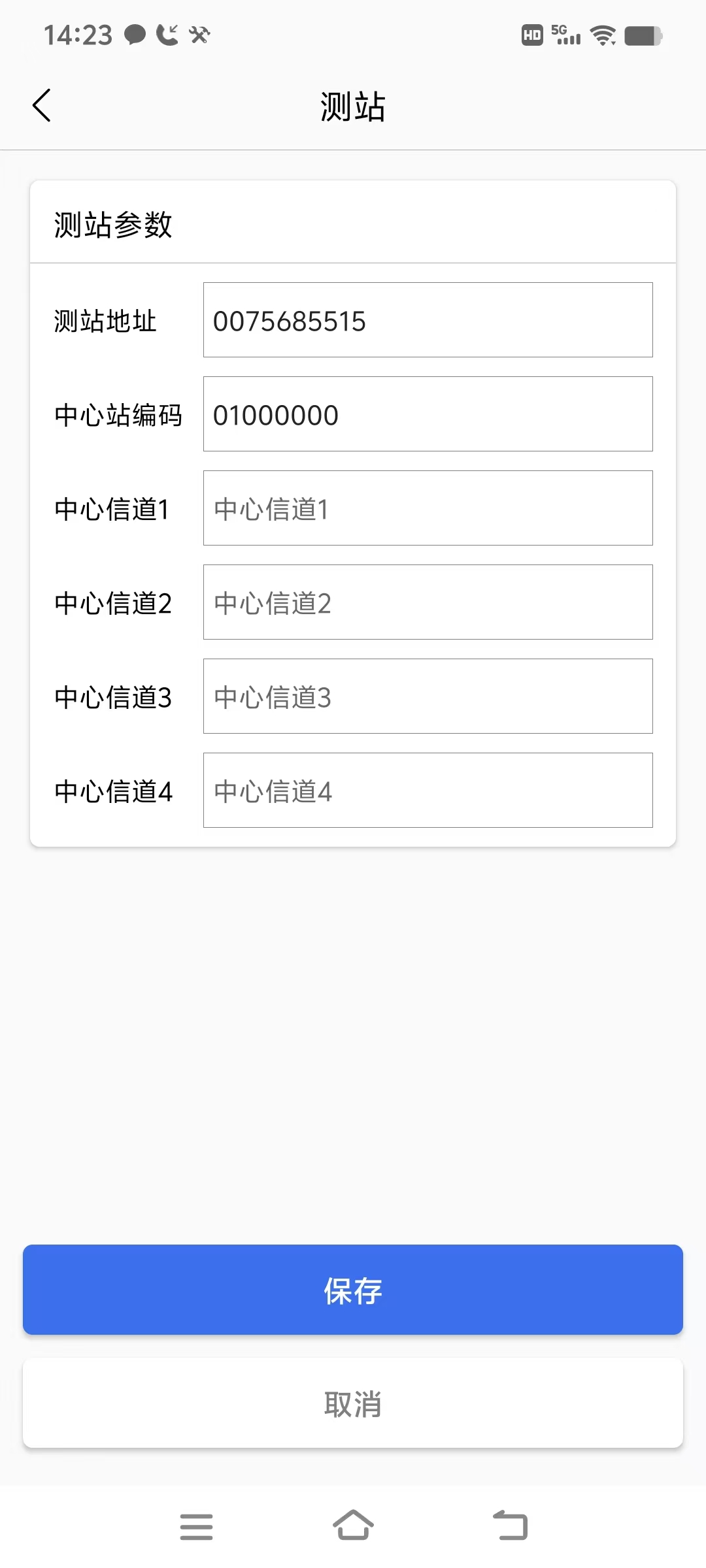

图四：测站参数配置
- 测站编码
- 中心站地址（支持最多 4 路中心站地址）。
传感器配置
图1
图2
图3
图4

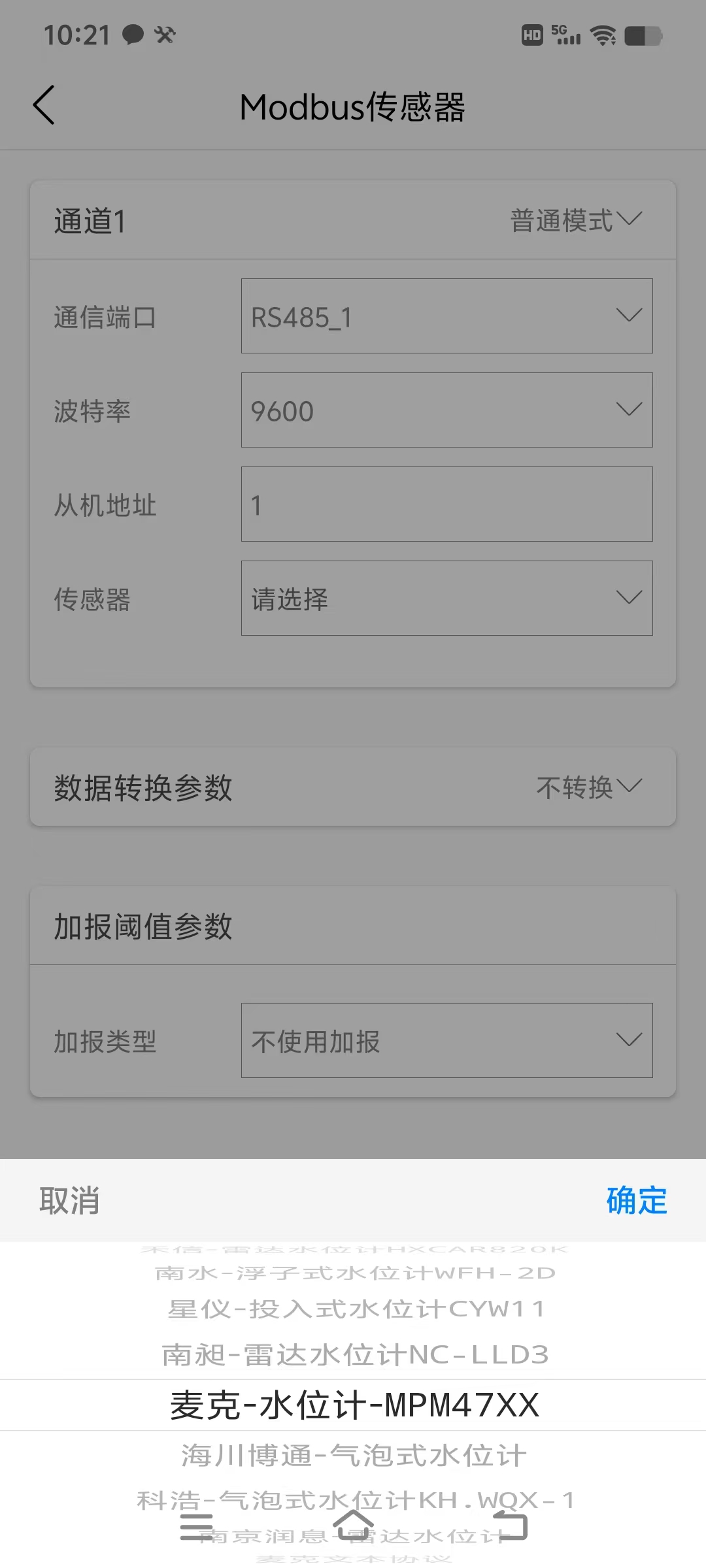

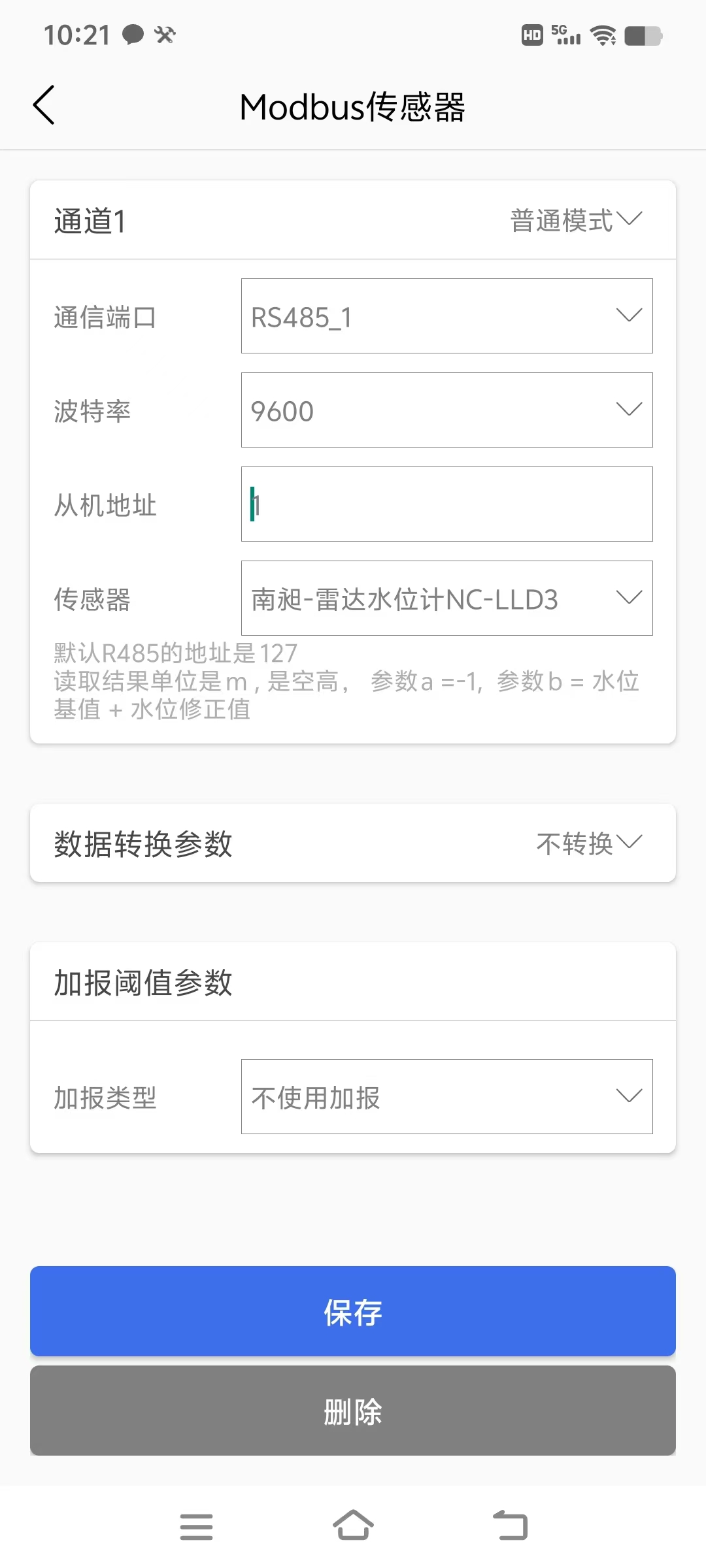

图一：Modbus普通模式
平台内置了一些传感器的配置参数，只需选择传感器、配置 RS485的端口、波特率、从机地址即可。
不需要手动配置 modbus 通讯参数。

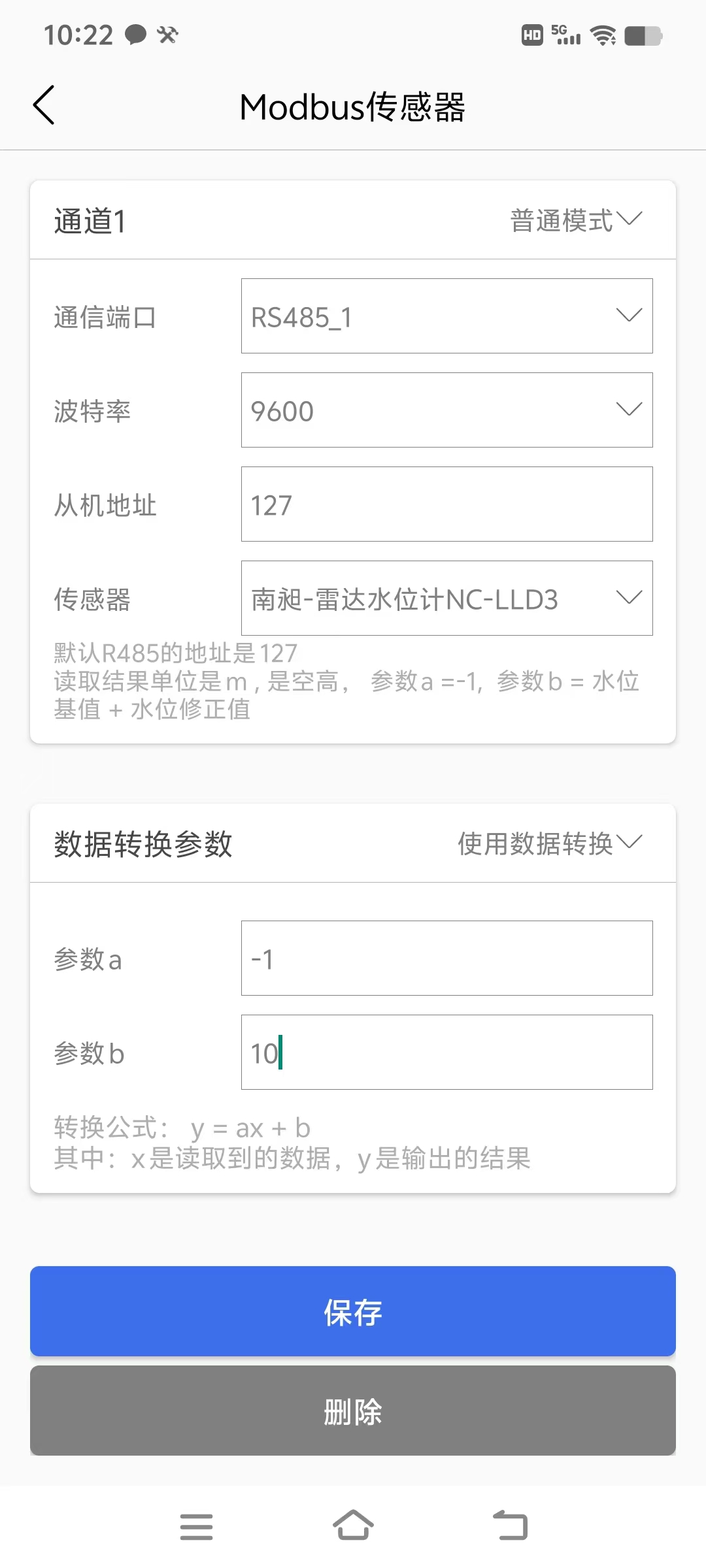

图二：Modbus数据转换
数据转换：有一些采集数据需要经过二次转换再上报，比如单位转换，或者雷达水位计测量值是空高，需转换为实际水位。此处我们支持简单的倍率和偏移的转换，即公式 Y = a*X + b, 其中 a 是倍率，b 是偏移。
加报功能：可以设置数据范围，满足条件即上报数据。保证数据的实时性。支持如下几种方式:
- 不使用加报
- 大于阈值加报
- 小于阈值加报
- 不在范围内加报

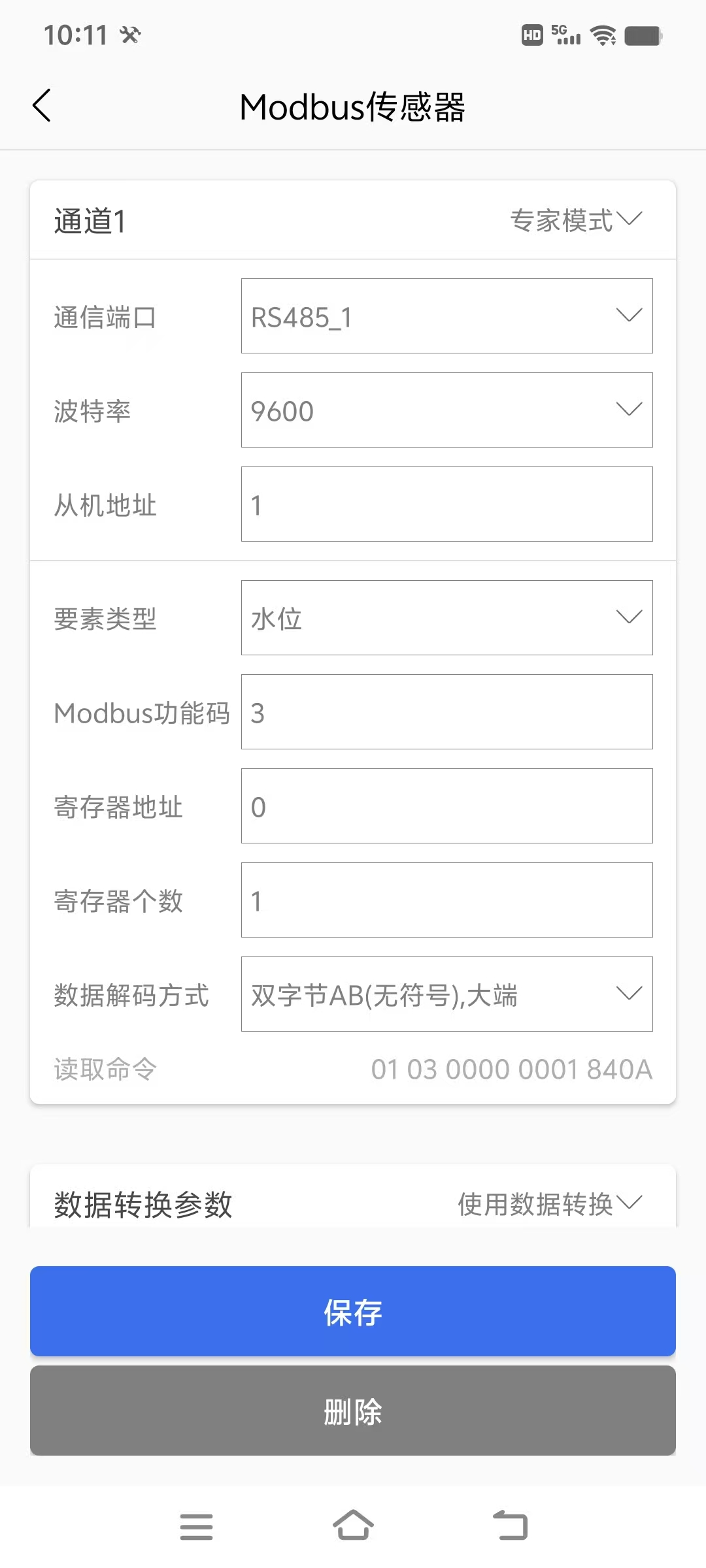

图三：Modbus专家模式
当平台内置的传感器列表中，无法找到当前使用的传感器型号时，需要使用专家模式。
专家模式是通过手动配置 Modbus 通讯参数来实现的，包括：功能码、寄存器地址、寄存器长度、数据解码方式。
- 解码方式是指使用何种字节序和数据格式（整数、浮点数）来解码返回值。
- 填写全部数据之后， APP 会自动计算CRC 校验值，并显示完整读取命令，可用来和传感器规格书验证。
具体见下面的示例【传感器配置示例】。

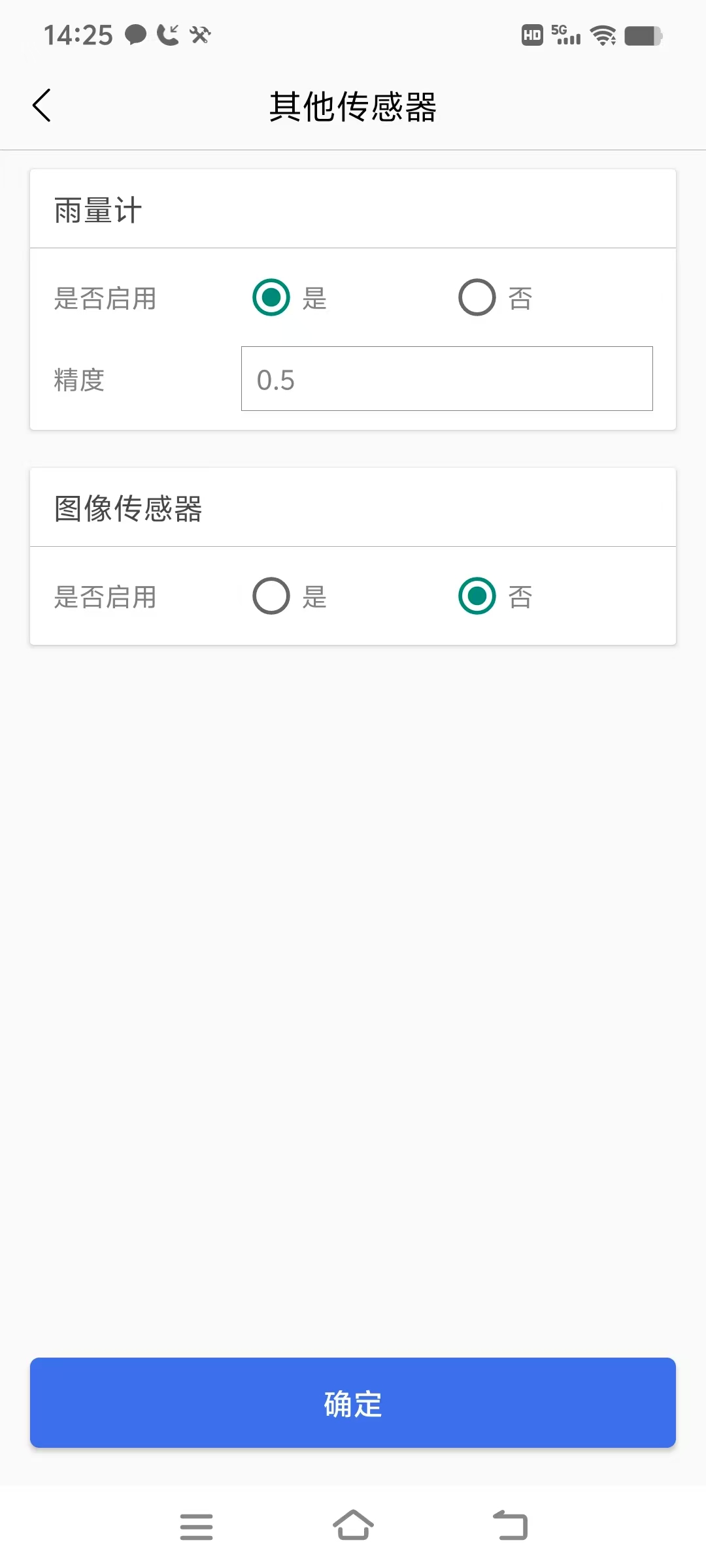

图四：其他传感器
比如雨量计、工业相机等，非标准的传感器支持，会放在这里。 如需接入特殊传感器，请联系技术支持，提供传感器协议文档，我们可以免费为您提供支持。
传感器调试
如下图
图1
图2

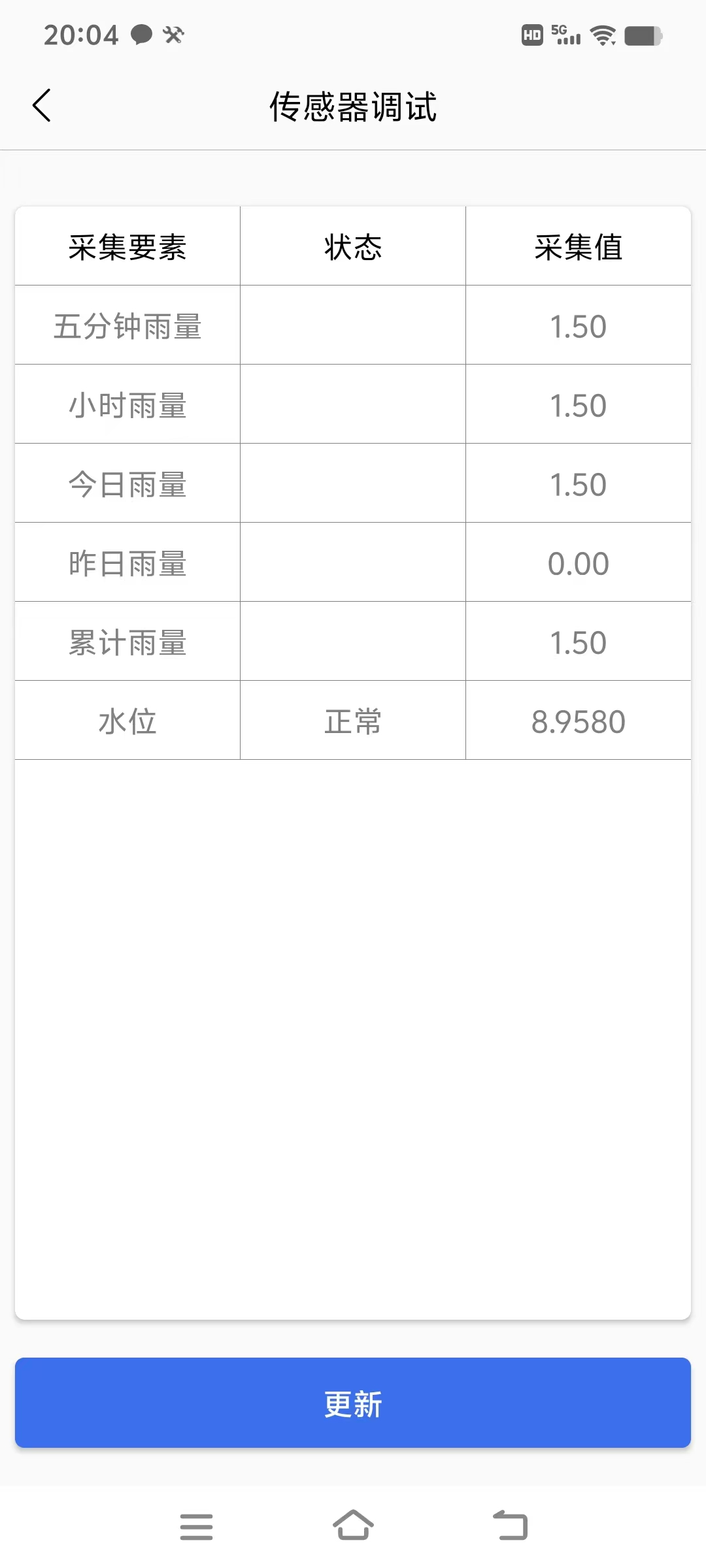

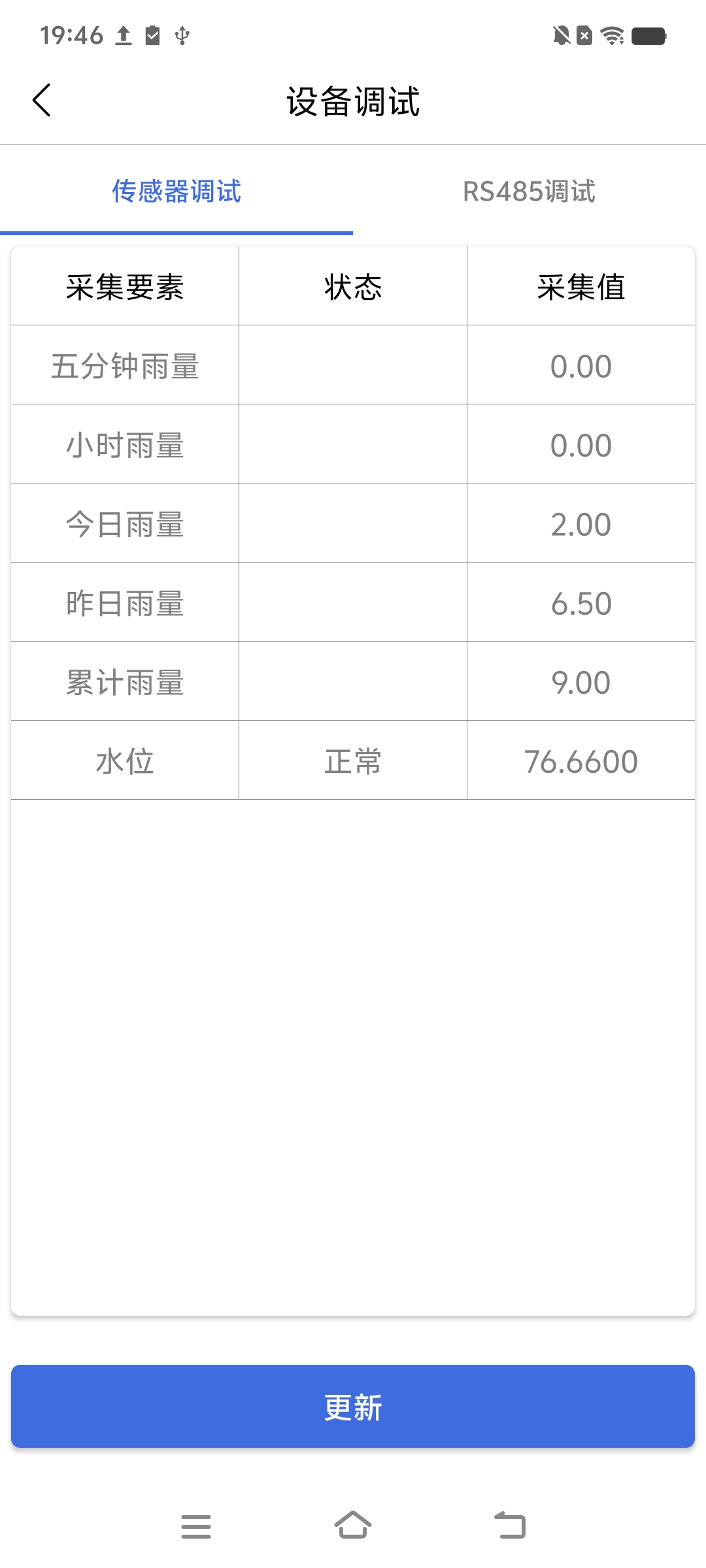

图一：传感器现场调试
可以查看当前接入的传感器的实时采样值（雨量也可以查询传感器的统计值）。

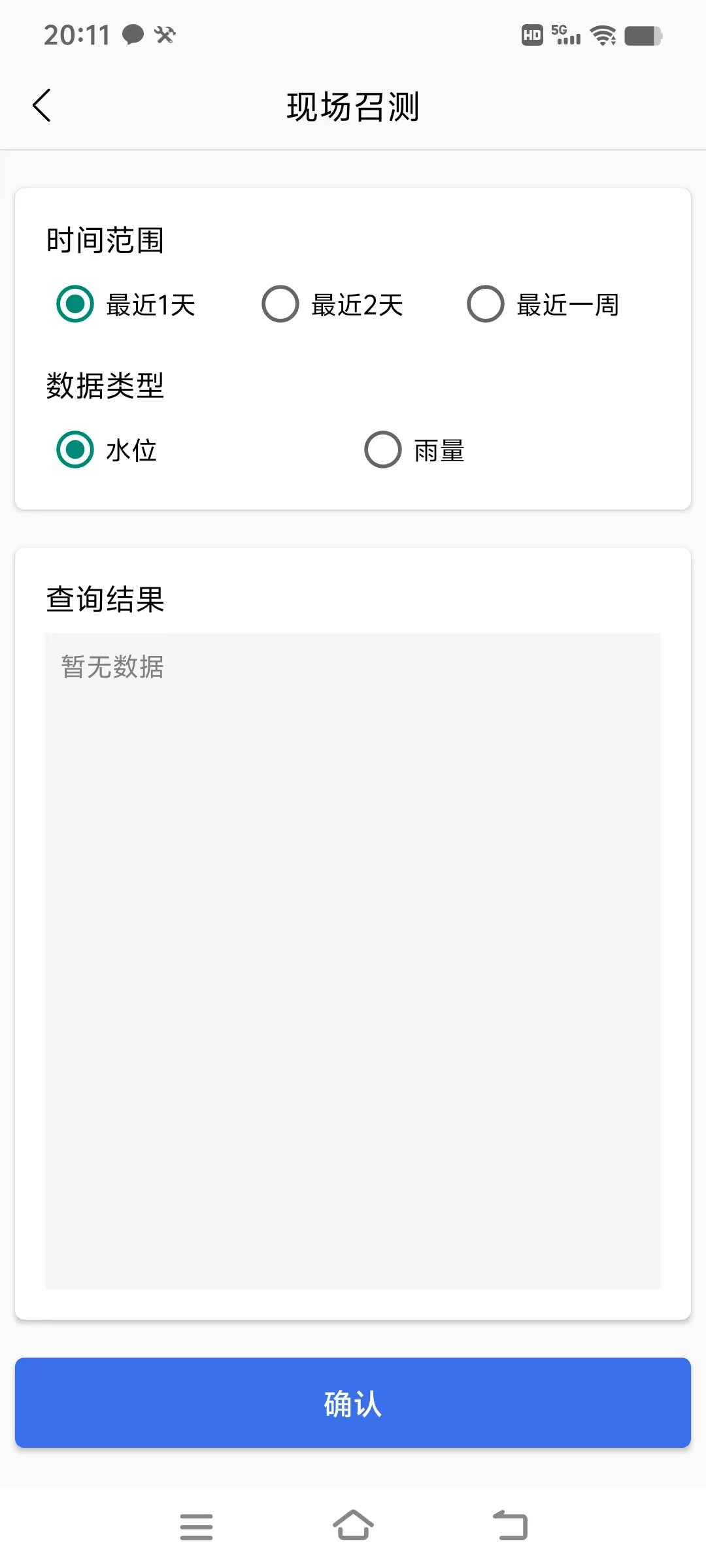

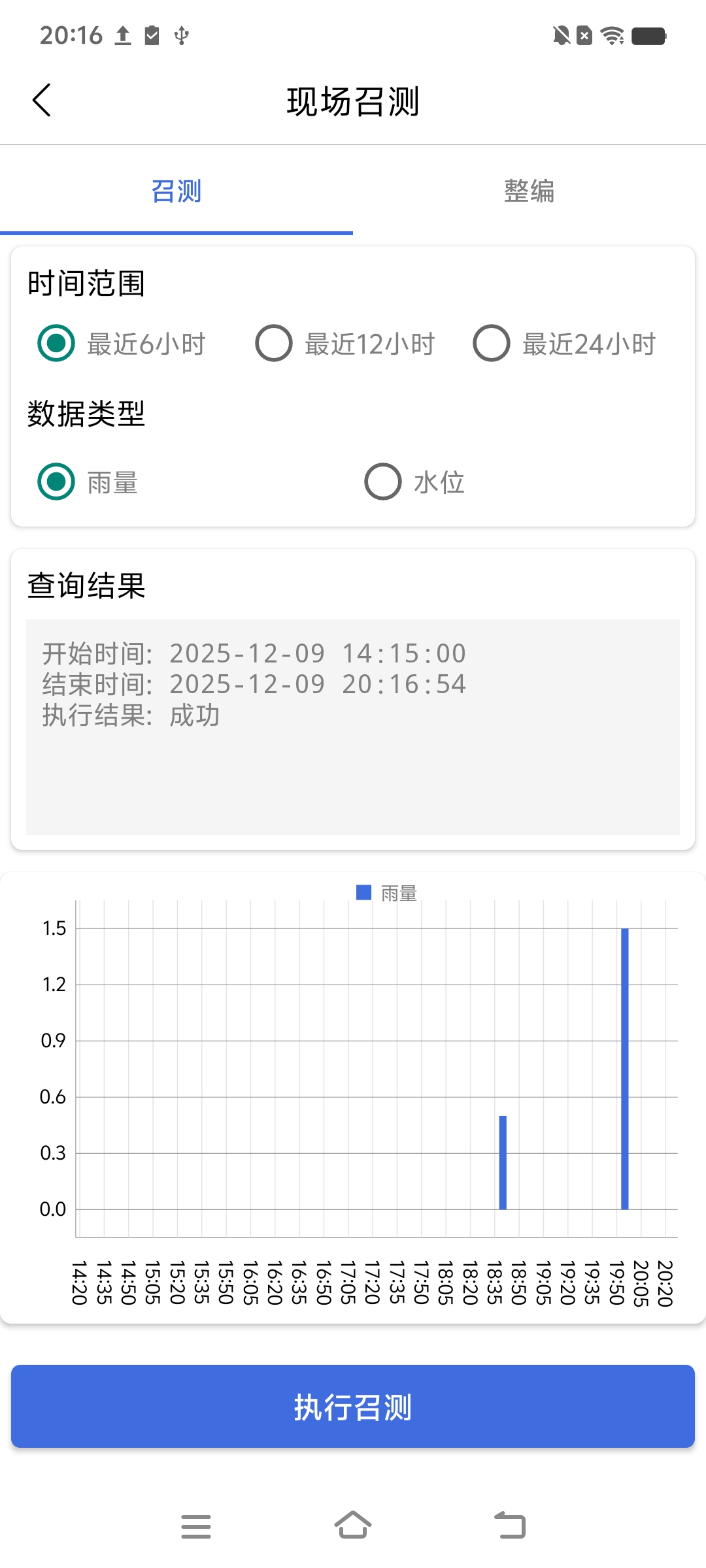

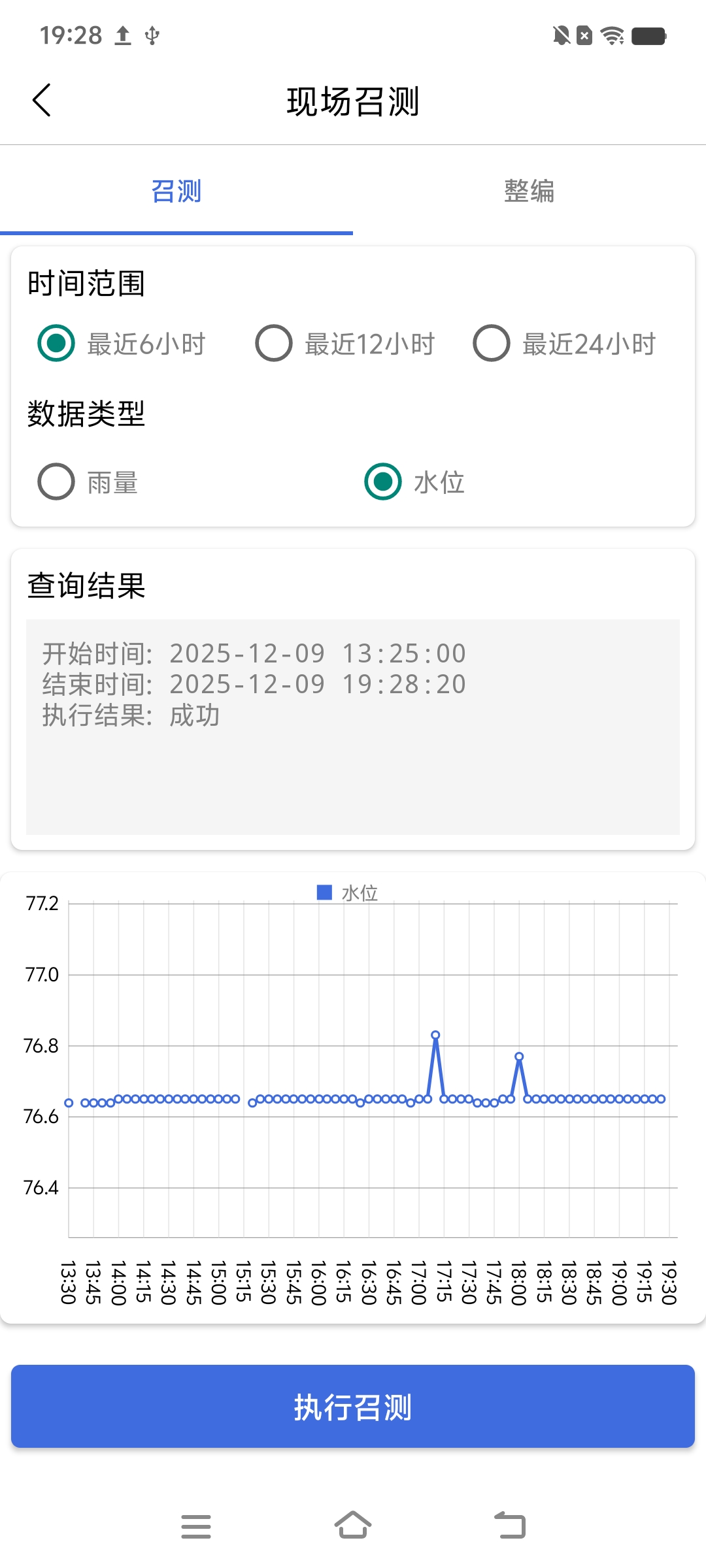

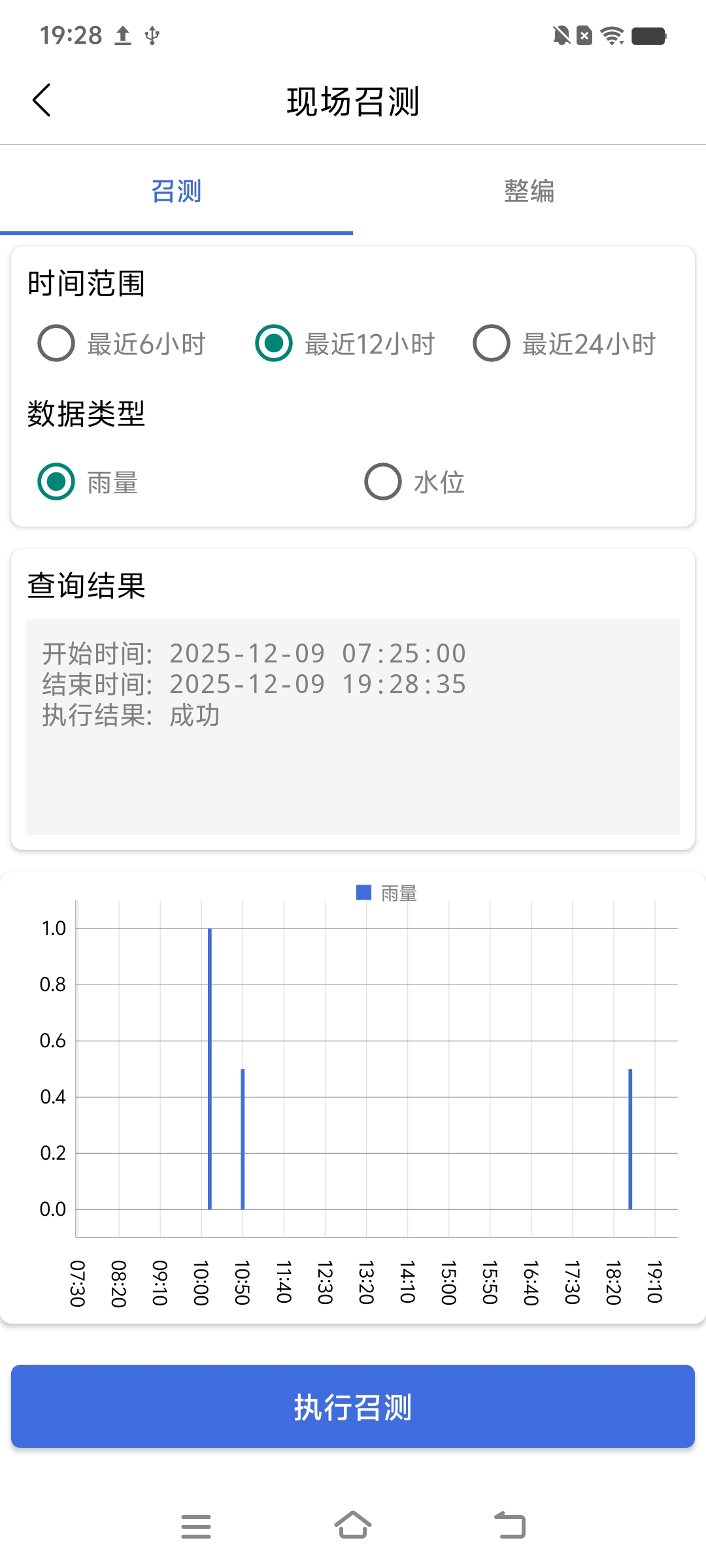

图二：现场召测
方便水文工作人员现场召测最近的数据，进行数据核对。
四、传感器配置示例
通过示例，来了解如何配置传感器。
绝大多数传感器使用 RS485 接口，使用 Modbus协议。这里以一个雷达水位计为例，演示如何使用专家模式，进行传感器参数配置和调试。
对于雷达水位计，测量得到的实际水位 = 水位基值 - 空高。

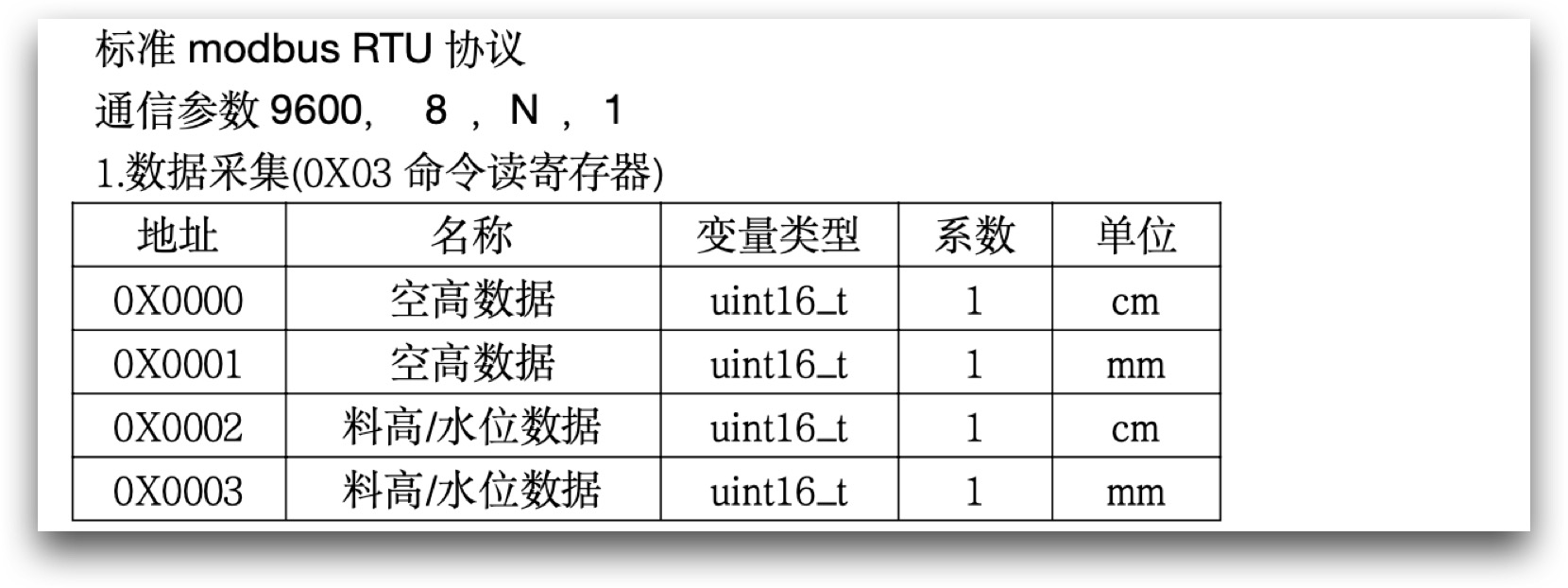

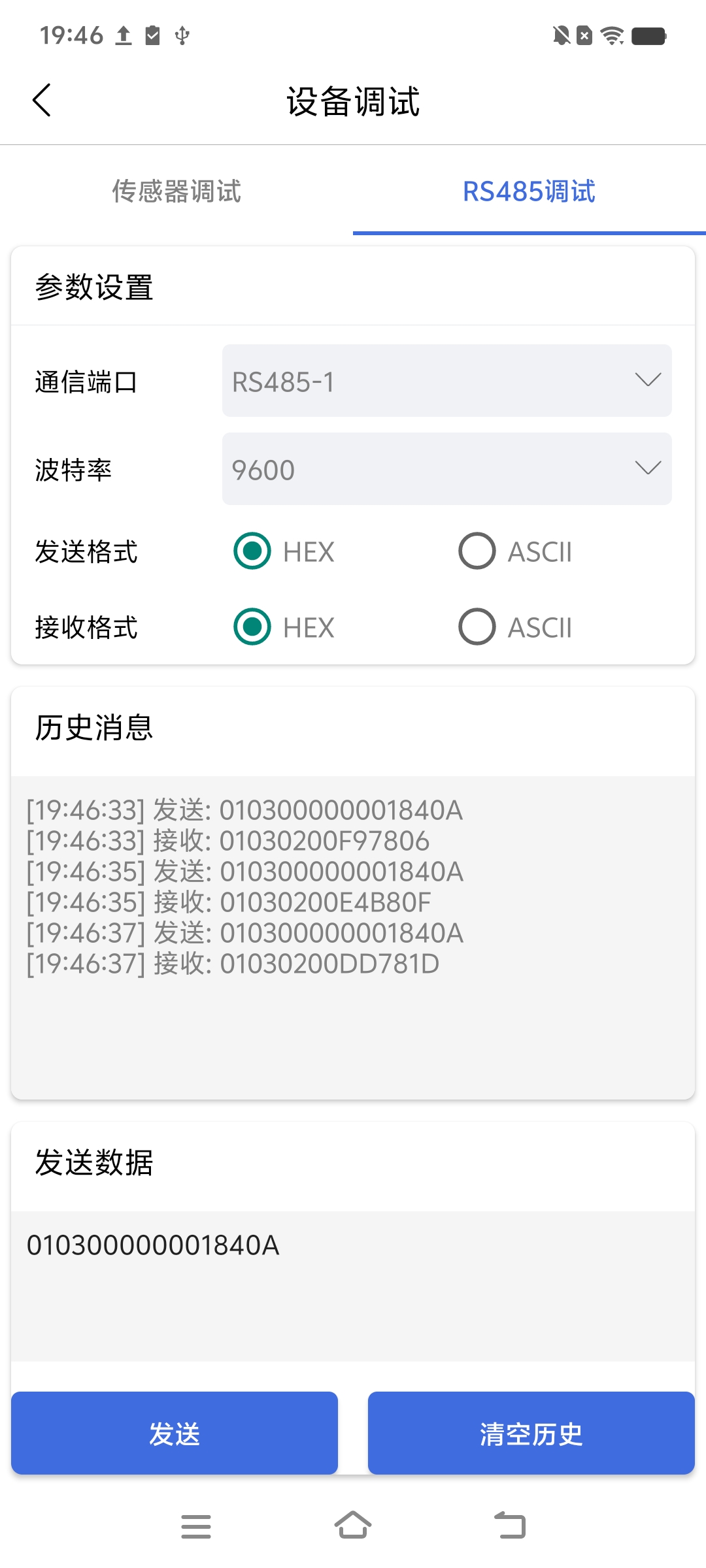

我们希望读取这个传感器的空高，也就是 0x0000 地址的数据。数据类型是一个 uint16， 单位是 cm。 则说明读取一个 modbus 寄存器。从手册上得知，此传感器的从机地址默认为 01H。使用功能码 0x03。

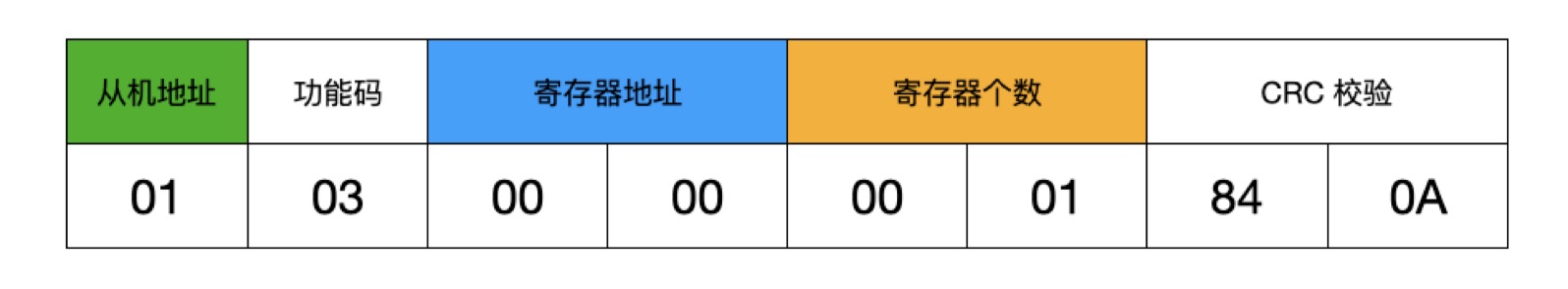

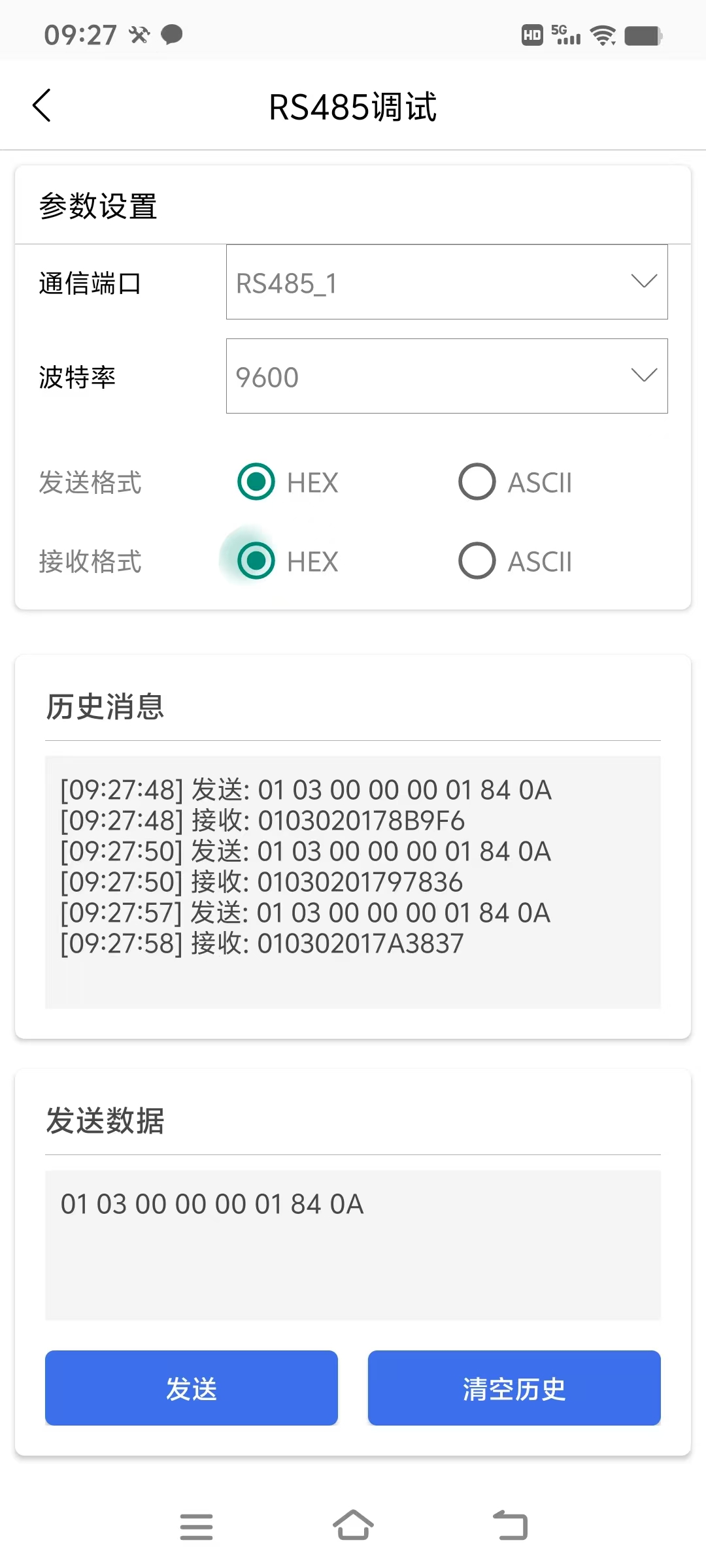

读取命令是：

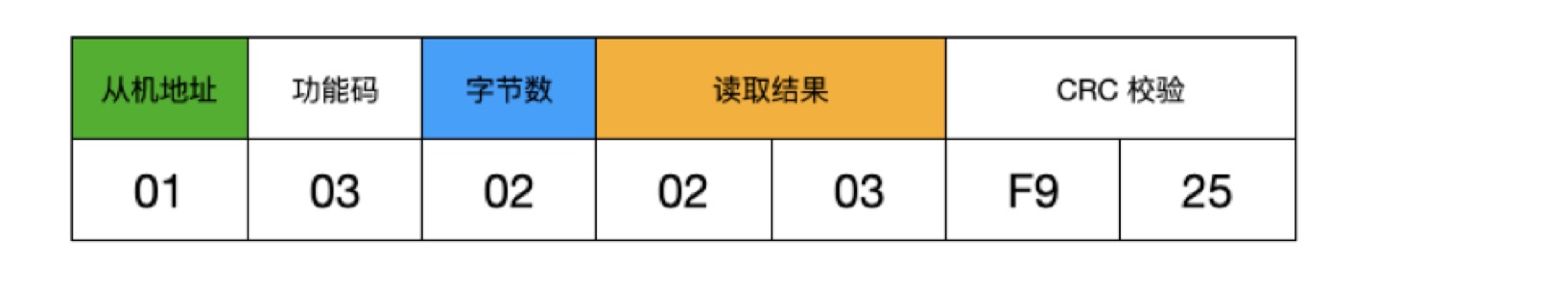

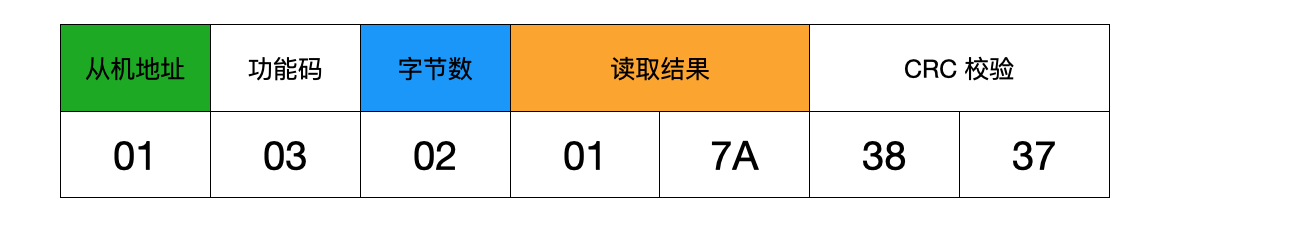

读取响应值是：
因为采集结果是空高，单位是 cm。所以要想得到水位值，需要进行数据转换。
使用公式 y = a*x + b，步骤如下：
x = 515（cm），因为返回的结果是 16 进制数据 0x0203,也就是十进制的 515。
a = - 0.01，因为需要把 cm 转换为国际标准单位 m，需要 0.01 的倍率，又因为是空高，所以用负号。
b = 10（m），对应了 SL651 协议中的 水位基值
y =10 - 5.15 = 4.85（m），计算得到最终水位值。

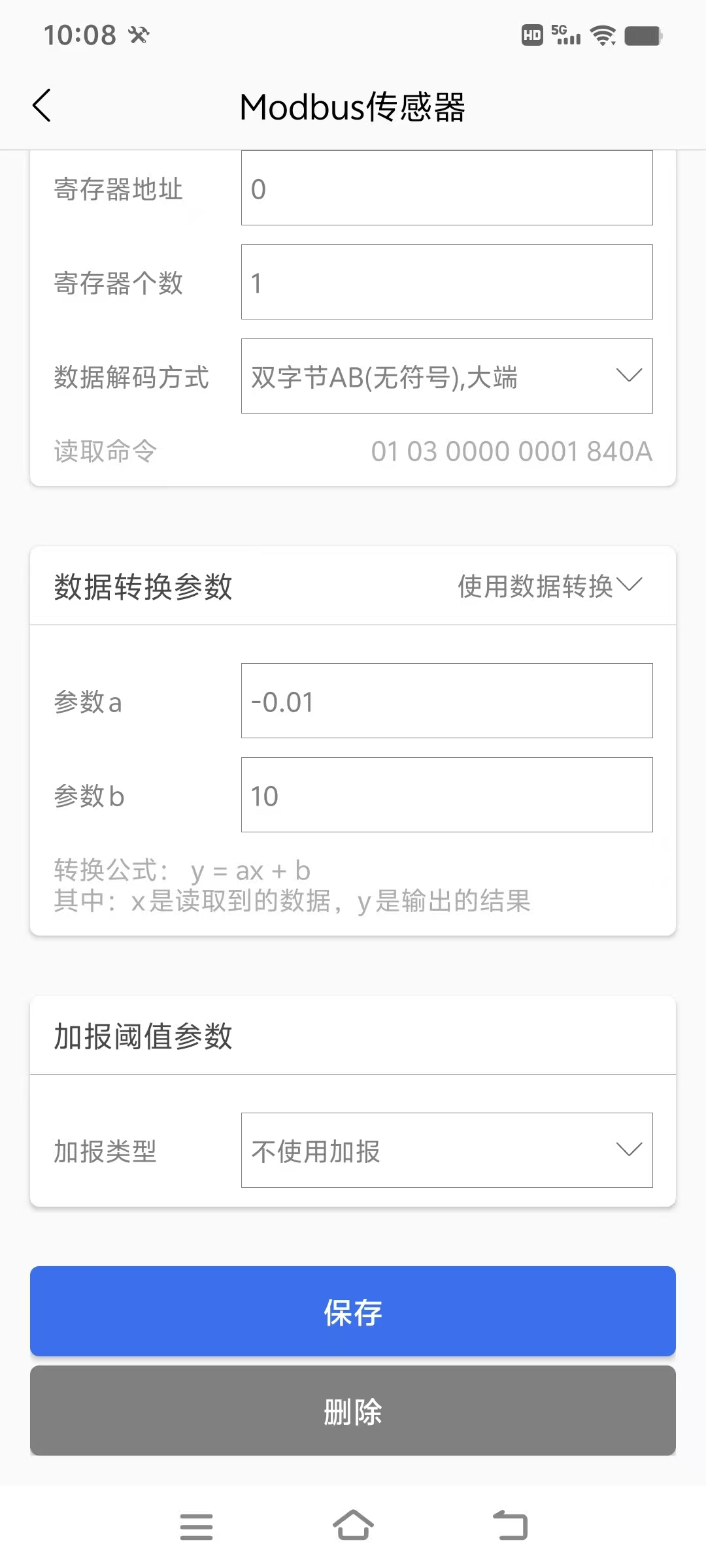

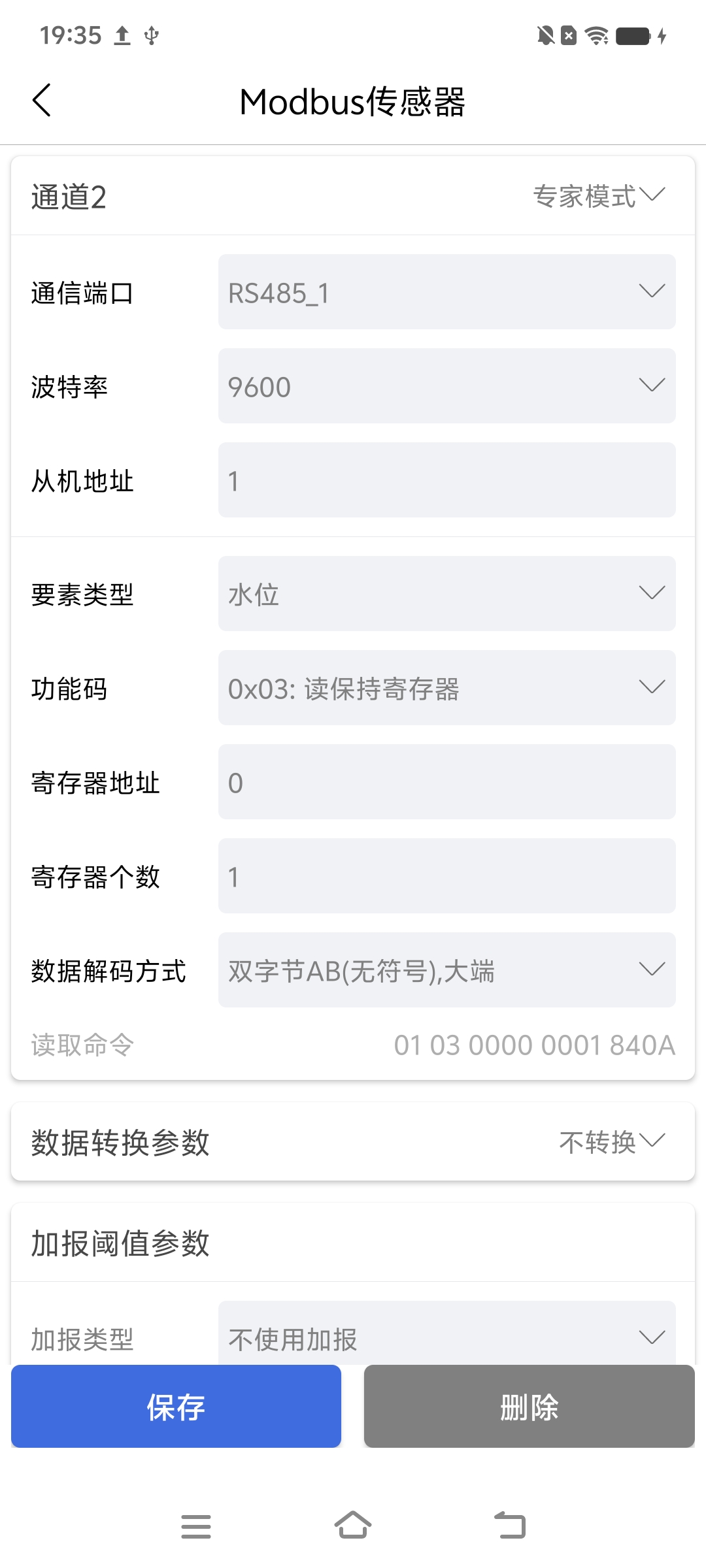

在 modbus 专家模式下，配置方式如下：
图1
图2
五、创建测站

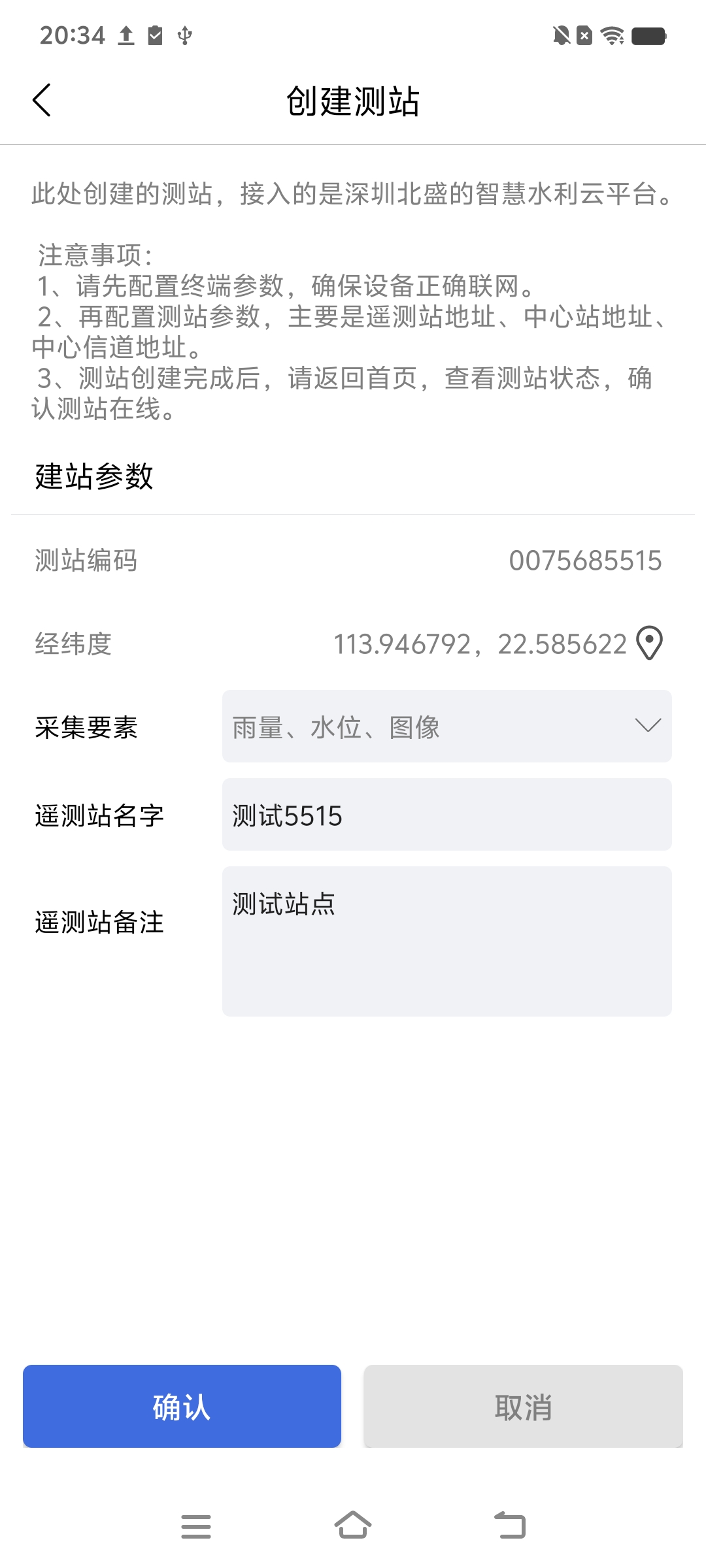

在创建测站页面，选择采集要素、测站名字，APP 会自动获取当前坐标，然后点击确认，即可在平台创建测站。
- 也可以在平台上创建测站。
- 如需修改测站编码，需在测站配置里面修改。
- 如果需要自定义采集要素，请在平台【测站管理】—— 【测站详情】—— 【测点配置】这里添加。
六、其他操作
- 部分参数配置后，需重启生效。可以关机再开机重启，也可以通过 APP 重启设备。
- 传感器相关参数不需要重启。
- 如修改了终端参数、测站参数，则需重启生效。
恢复出厂
恢复出厂操作，会将所有配置参数恢复到默认值，并清理设备中存储的数据。
- 新装设备建议执行恢复出厂设置。
- 如果设备损坏，但是可以连接蓝牙，建议撤换后执行恢复出厂。

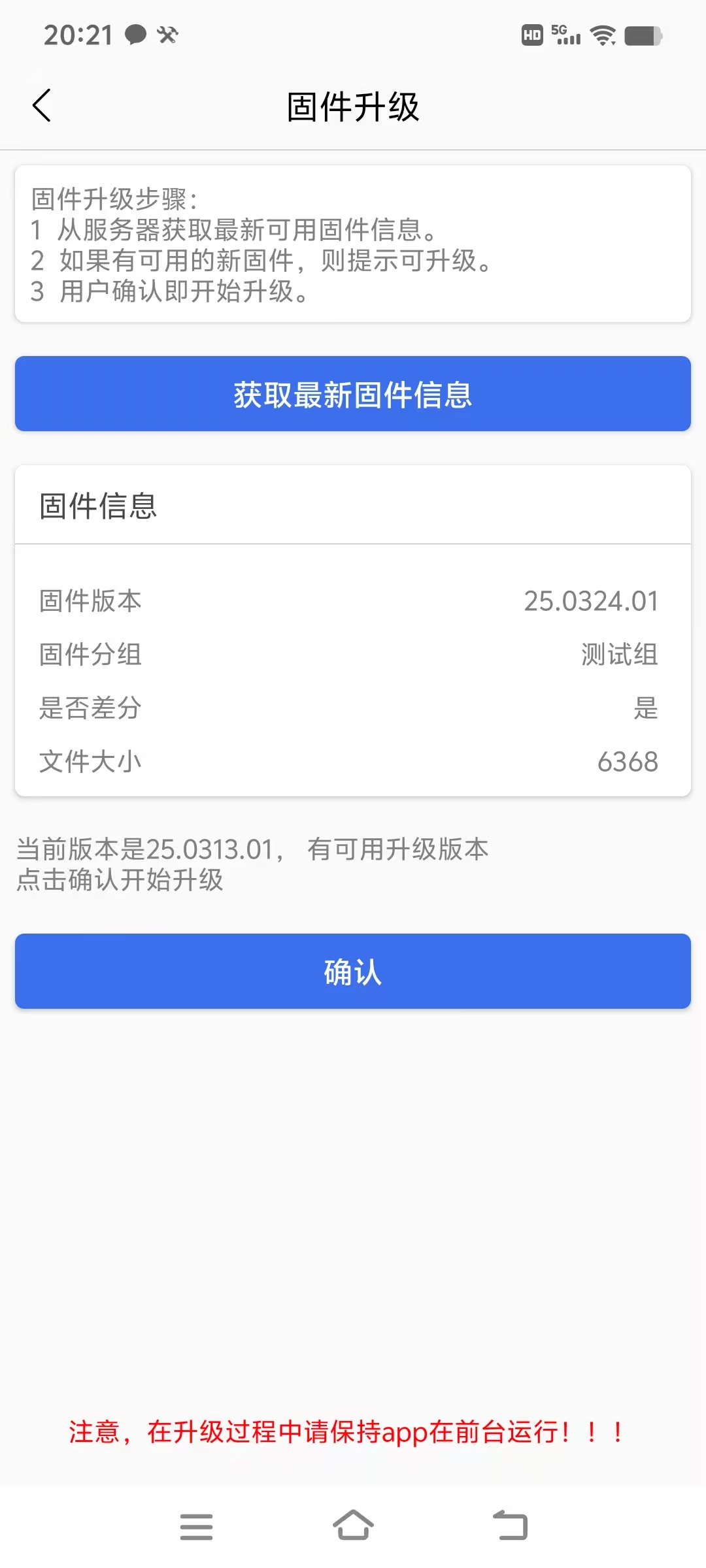

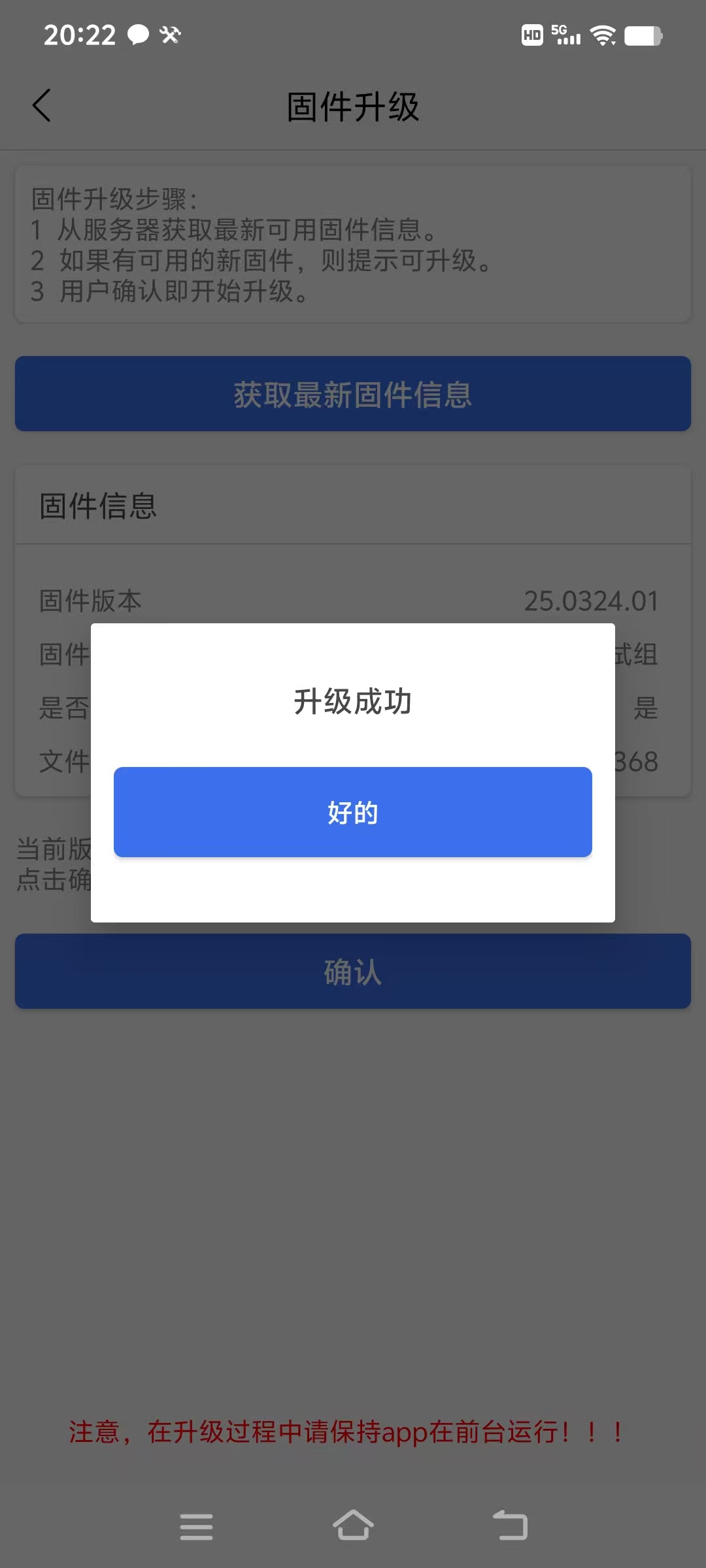

固件升级
我们通过固件升级的方式来修复设备 bug、支持新功能等。正常使用，大多数情况下固件无需升级。
当设备不接入公网，无法使用云服务器进行固件升级的时候，也可以通过手机 APP 对固件进行升级（设备支持差分包升级，升级速度很快）。如下图：
图1
图2
