物联网平台

负责设备接入、设备管理等功能

Contents

简介

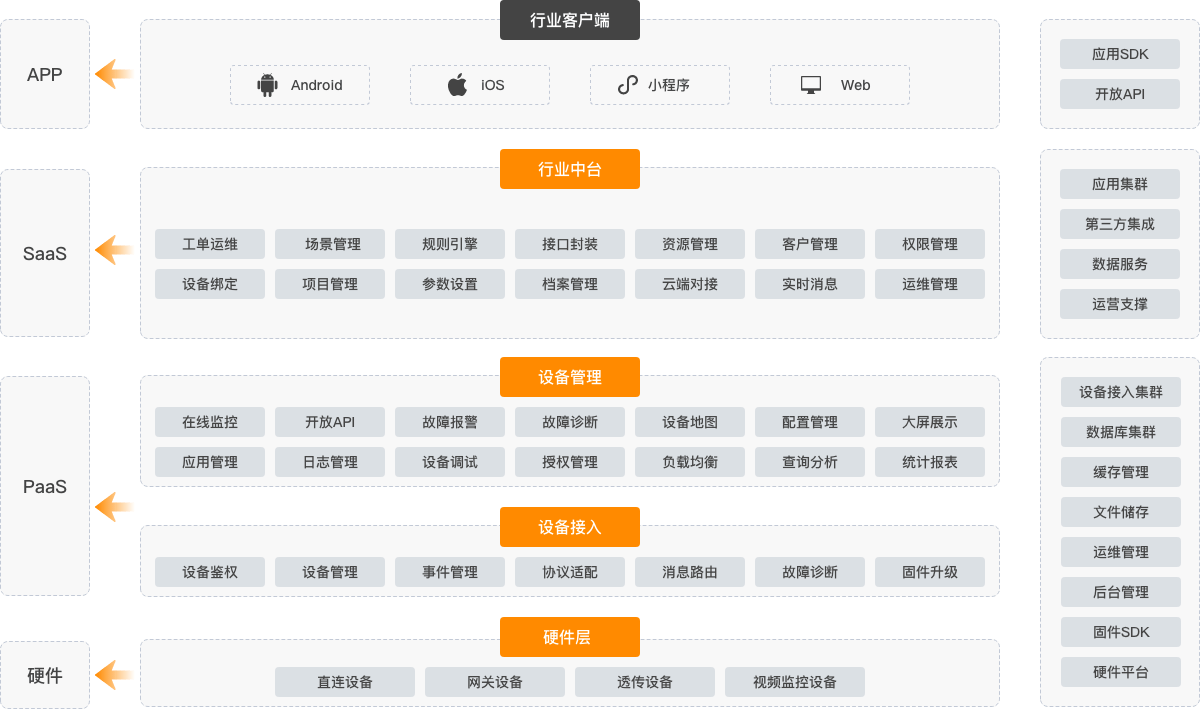

物联网平台提供了设备接入、协议解析、数据存储、产品管理、固件升级、设备配置、传感器配置和调试、故障管理等功能。也支持设备状态跟踪、流量卡状态查询等功能。

设备注册

设备接入是通过手机 APP 来实现的。当用户使用【RTU 小助手】进行设备配置的时候，会自动将此设备注册到当前账号所属公司。

参数配置

平台支持对设备进行远程配置，这对于无人值守的设备来说非常有用，可以方便的进行设备管理和维护。

设备远程配置功能，与通过手机 APP 进行的现场配置功能一样，包括参数设置、传感器配置、传感器调试等。

同时支持远程对传感器进行调试。

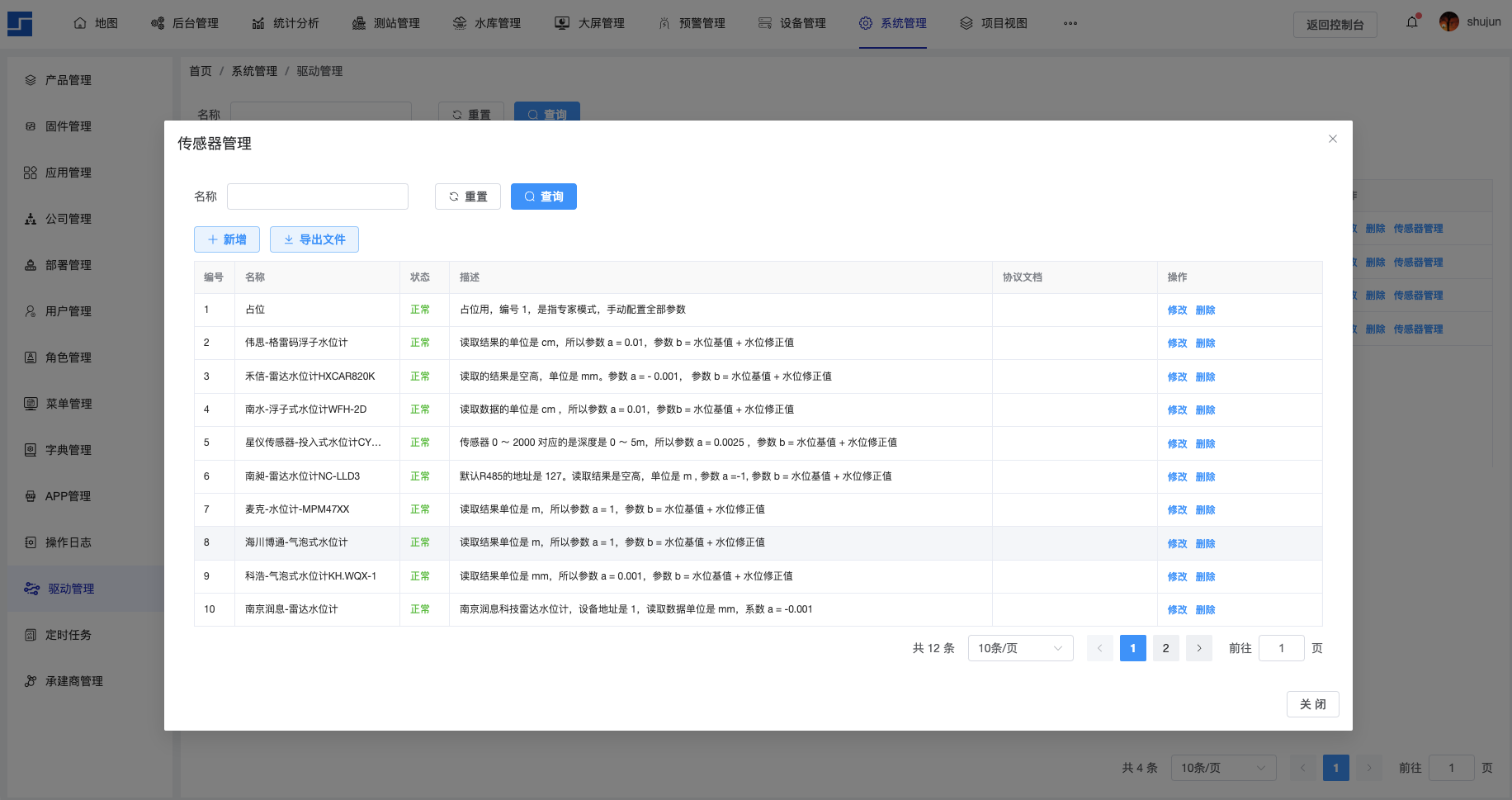

传感器管理

平台支持传感器管理：把一些传感器的配置参数添加到平台，用户如果使用到同款的传感器，就不再需要配置复杂的通讯参数，降低了设备的安装和维护成本。

包括各种 Modbus 协议的传感器，或者私有协议的传感器。

我们免费提供传感器适配服务。如果有遇到无法支持的传感器，请联系售后。

固件升级

产品交付只是第一步，我们的服务始终都在线。

对于无人值守的设备来说，固件升级功能是非常重要的。通过固件升级可以满足持续的设备维护、功能定制、适配各种传感器、地方协议的需求。

功能特点

  • 安全。固件的发布权限由管理员设置。固件升级过程中，也会验证文件签名，确保文件不被篡改。
  • 可靠。设备支持 AB 分区升级。极端情况下升级被中断，设备也可以回到旧版本，而不至于变砖。
  • 快速。支持差分升级。差分文件极大的加速了固件升级速度。可以在 10 秒内完成升级。
  • 方便。不需要用户做更多的配置，设备自动完成升级。

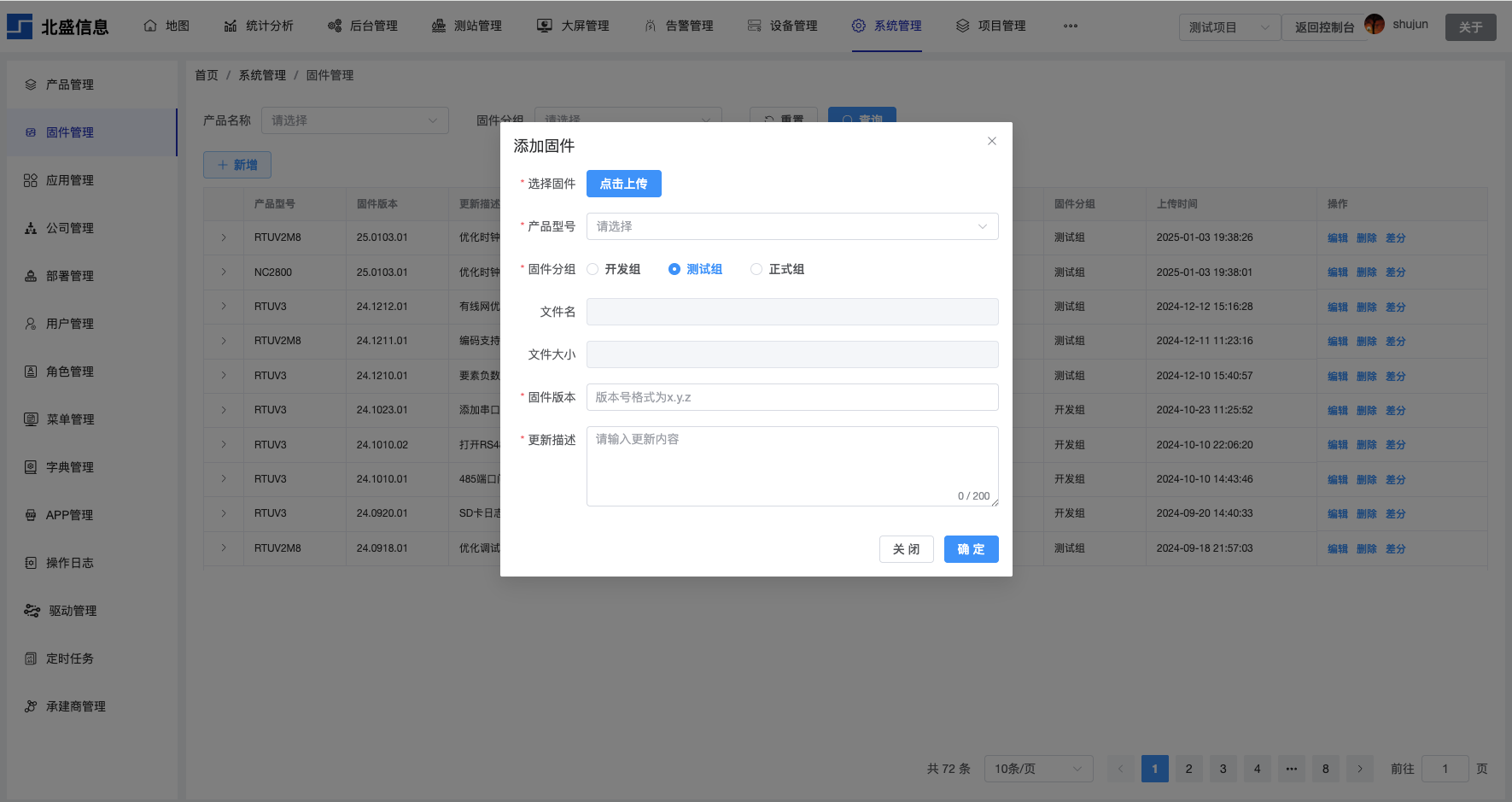

新增升级文件

  1. 工程师上传固件，并指定分组。
  2. 测试人员开启对新版本的测试。测试通过后，固件正式上线。
  3. 可以设置设备自动升级（设备轮询），或者手动升级（云端推送）。
  • 自动升级：设备定时检查是否有可用新固件，后台会根据预设的策略（分组、分批次），分发新固件给设备。
  • 手动升级：手动选择某个固件，设备收到下发的固件信息，开启升级流程。
  1. 升级过程可以追溯。
  2. 支持整包升级和差分升级（自动生成差分文件、自动查询对应的差分文件、自动校验文件）。

运维管理

物联网平台在支持远程自动化运维方面，提供了必要的支持。

故障上报

  • 设备会自动上报工况信息，包括电池电压、充电电压、信号强度、工作环境温湿度等。
  • 设备会上报设备异常日志，当设备与传感器通讯出现异常时，也会上报相关的故障。
  • 如果对接物联网卡供应商平台，也可以监测流量卡的状态。

可以基于运维协议扩展更多功能。

运维工单

支持通过工单管理系统，实现设备故障的自动化运维。当出现设备故障的时候，生成工单，推送给负责人。方便维护过程的统计和追溯。

远程运维

下面介绍远程运维管理功能，包括设备参数设置、传感器实时值读取、传感器远程调试等。

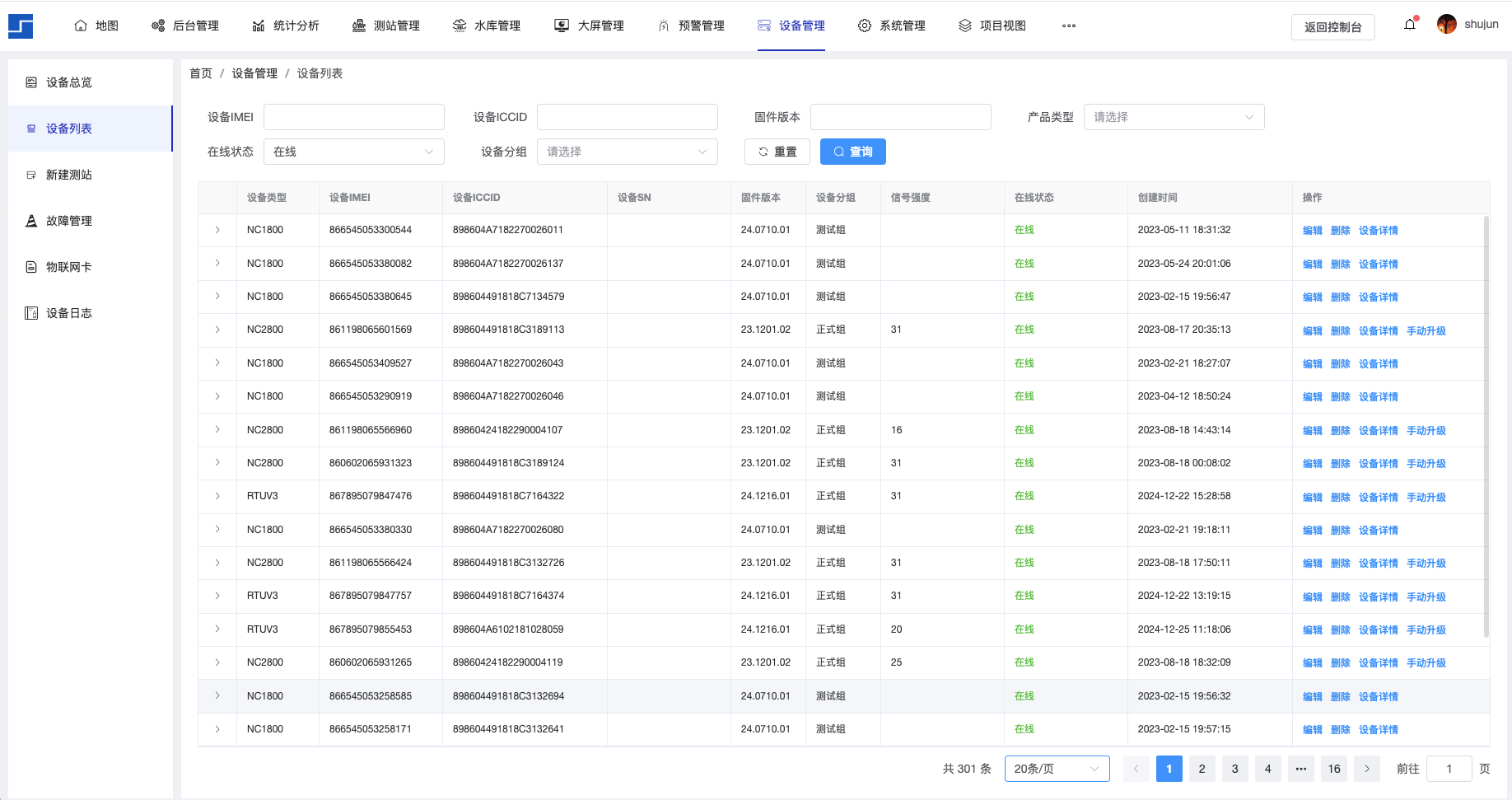

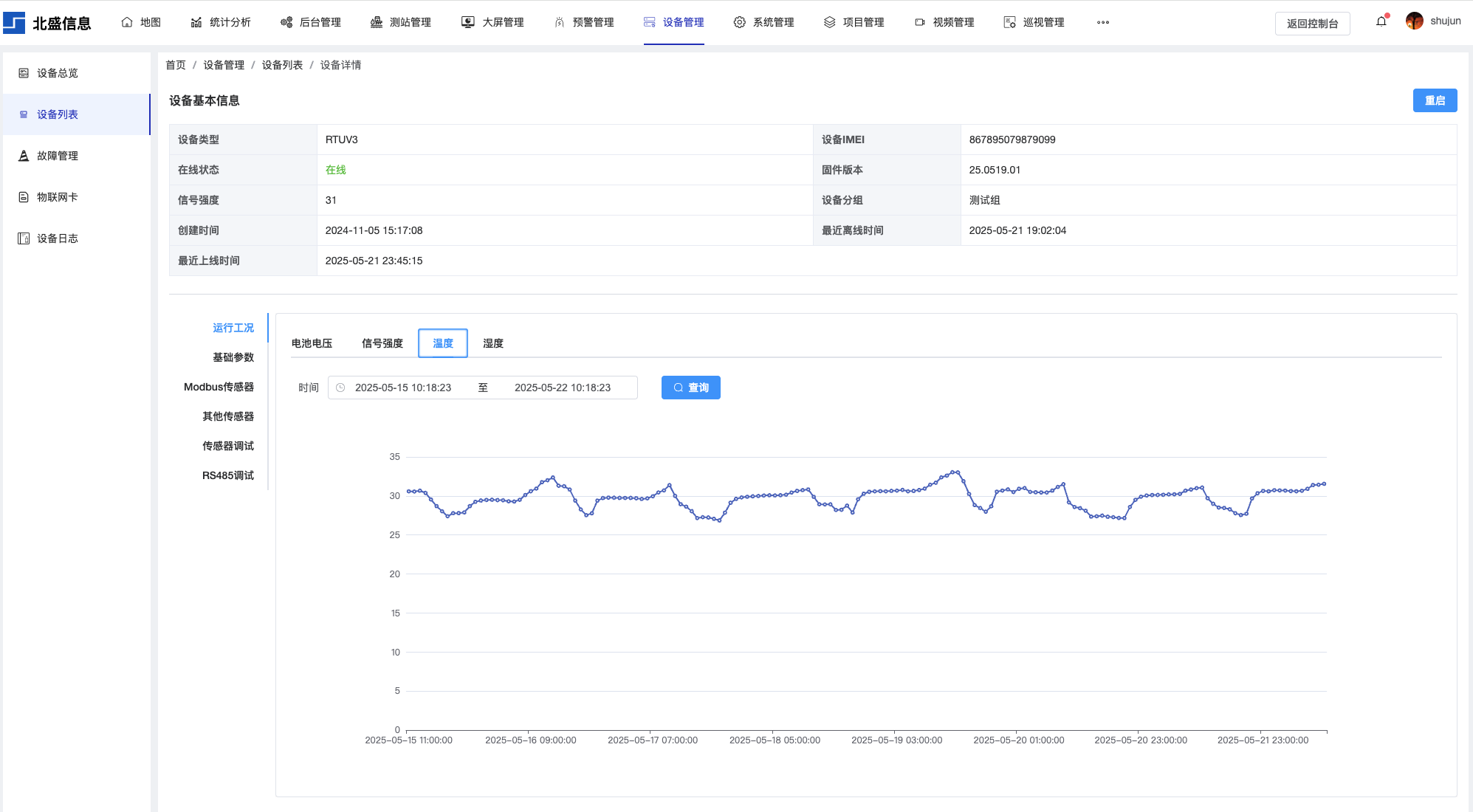

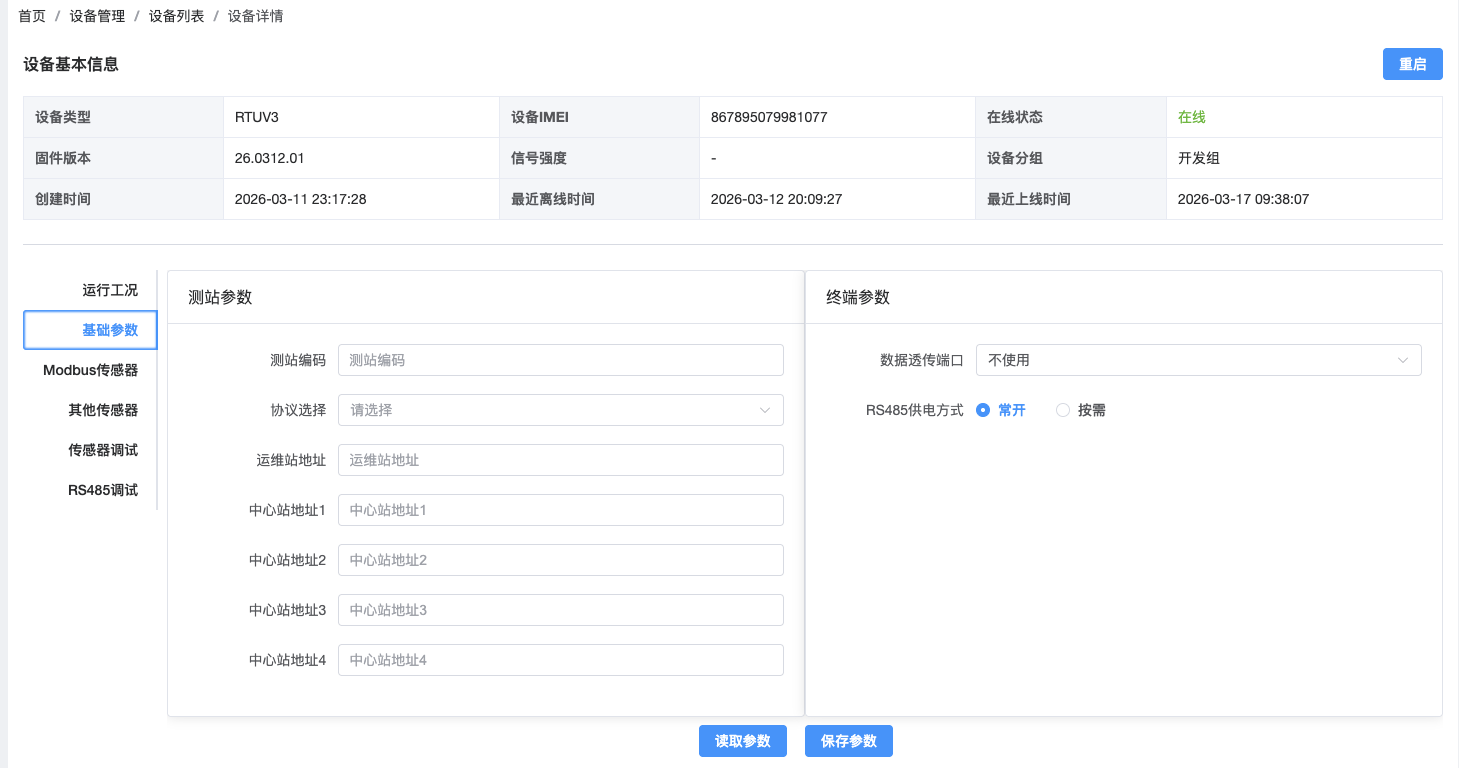

远程运维的功能入口是： 【设备管理】—— 【设备列表】—— 【设备详情】

其中：

  • 运行工况：对设备的电压、信号、温湿度进行监控。
  • 基础参数：配置设备的测站编码、中心站地址，配置数据转发等参数。部分手机 APP 上的参数没有在远程开放。

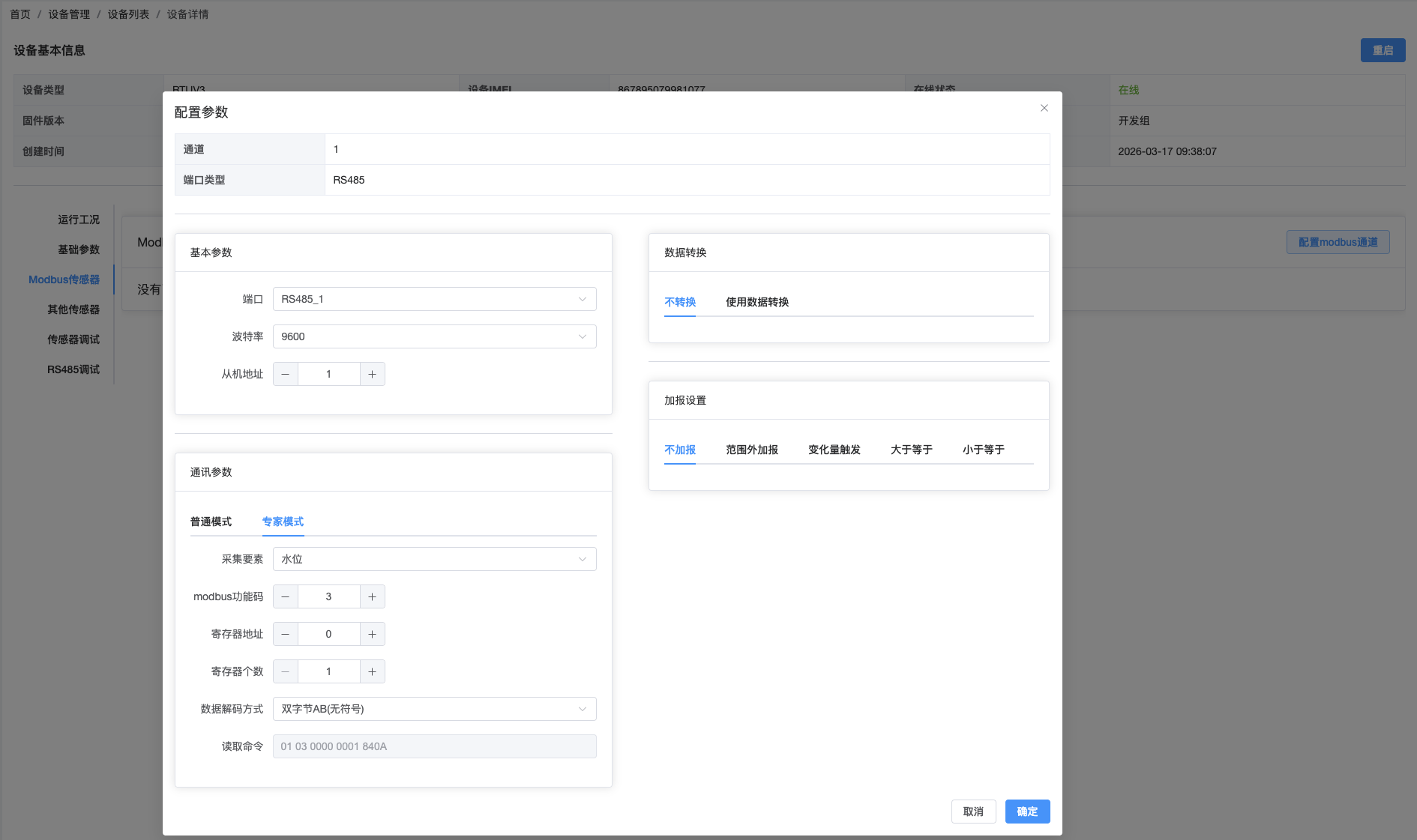

  • Modbus传感器：使用485 接口的传感器，包括标准 Modbus协议的，和非标的。
  • 其他传感器：包括雨量计和水位计。

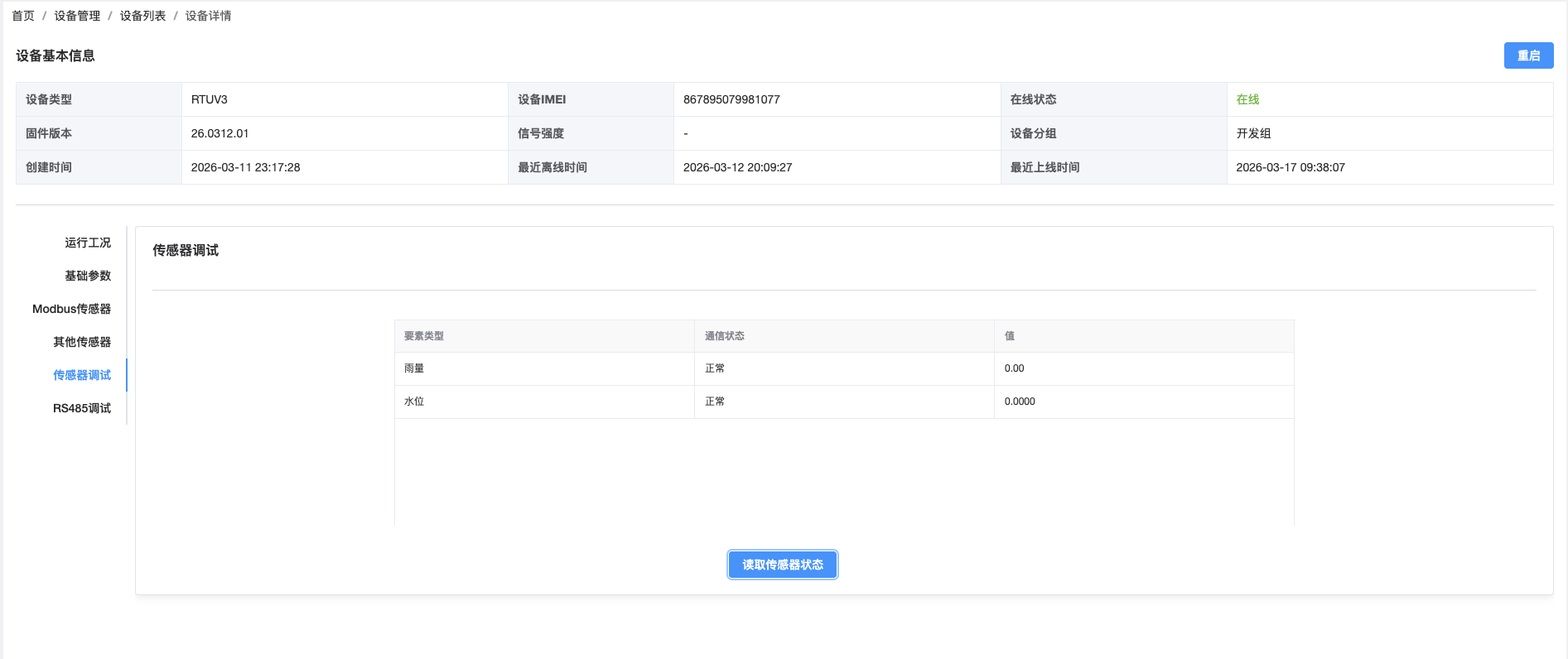

  • 传感器调试：查看当前传感器的实时采样值，和传感器状态。
  • RS485调试：远程调试 485 接口的传感器。

RS485远程调试

传感器远程调试，是通过平台下发命令到遥测终端，遥测终端再根据配置发送命令到 RS485 接口的外设，并将外设的返回值发回给平台。

好处就是可以实时、远程调试传感器，不用必须带电脑到现场调试。也方便我们工程师快速调试不同的传感器。

注意：

  • 使用远程调试功能时，请先确保传感器供电正常、接线正常。
    • 如果没有低功耗的要求，传感器直接使用电池供电。
    • 如果有低功耗要求，使用我们 RS4854 接口的供电电源，请确保调试阶段选择了常供电模式。且传感器功耗不要超过最大的负载能力（两路电源一共是 12V1A 的负载能力。）
  • 现场支持通过手机对传感器做同样的调试操作。使用方法类似。

下面举例说明如何使用 RS485远程调试功能。

禾信雷达水位计

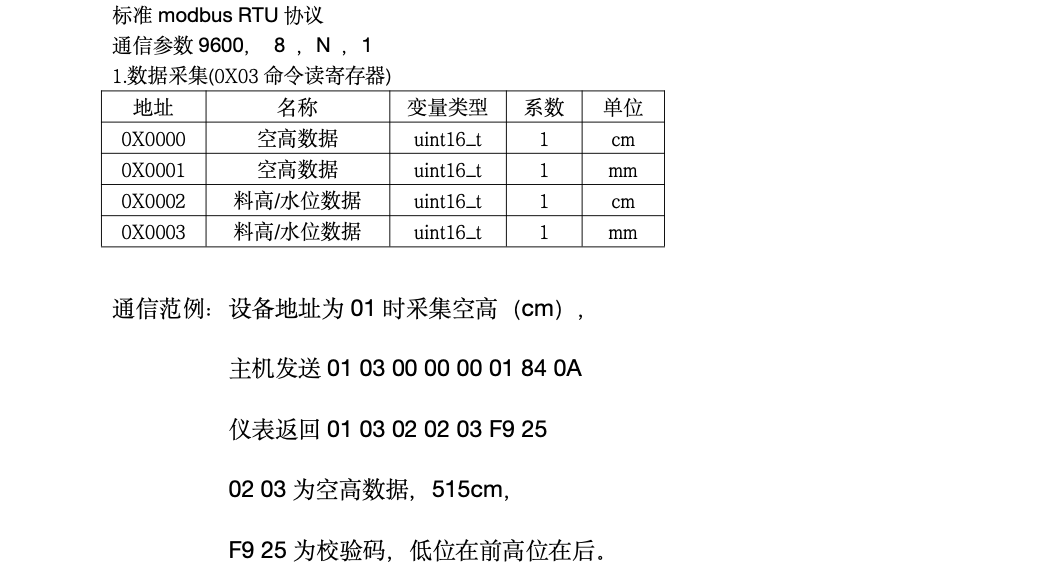

禾信的雷达水位计如下，默认地址是 1， 波特率是 9600。我们需要读取地址 0 的 1 个寄存器，是雷达水位计的空高，单位是 cm。

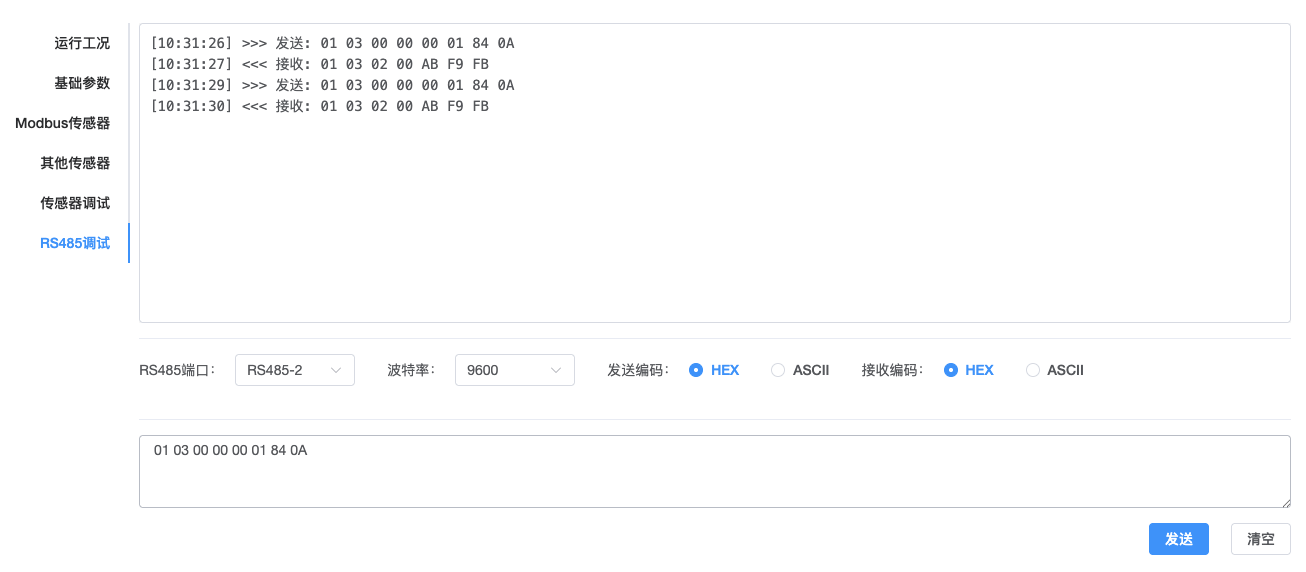

当前传感器是接在第二个 RS485 端口，需选择 HEX 编码方式。调试过程如下：

麦克水位计私有协议

麦克水位计 R4 私有协议，是一个文本协议。

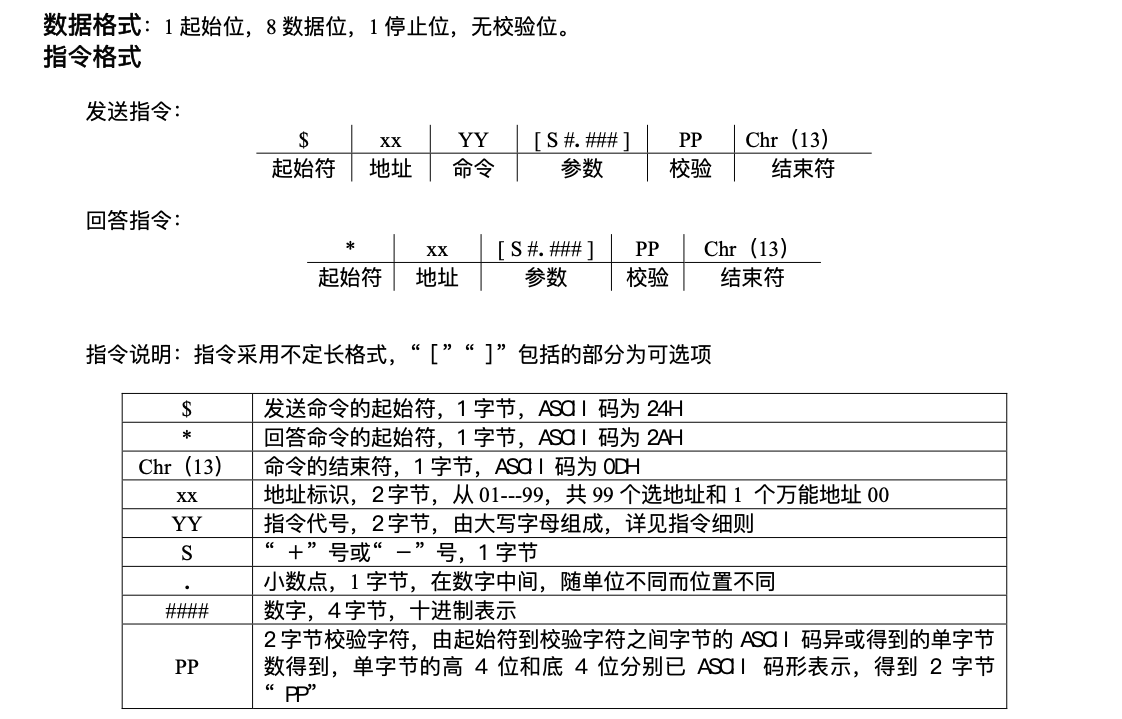

这是指令格式：

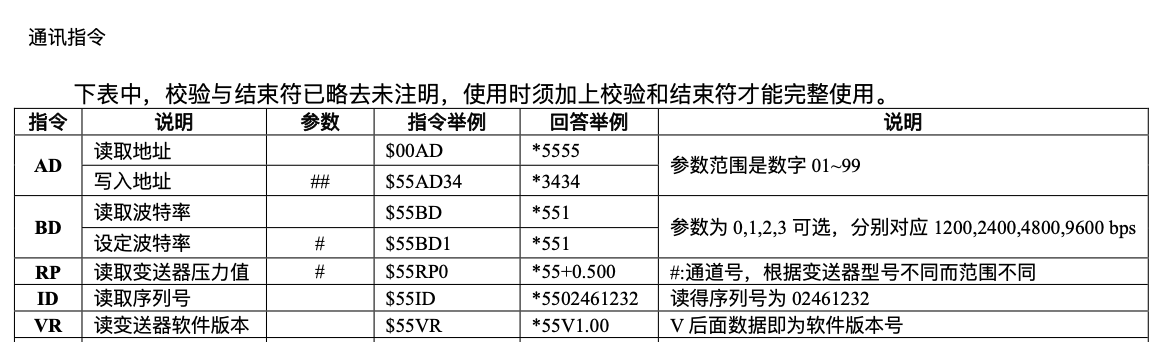

这是一些通讯指令示例：

另外，需要自己计算校验值，这里示例是带有校验值的，计算方法参考上面指令格式中的描述。下面是 go 语言计算麦克指令的校验的代码供参考。

func crcMike(s string) string {
	var xor byte = 0
	// 跳过起始符
	for i := 1; i < len(s); i++ {
		xor ^= s[i]
	}

	// 高 4 位和低 4 位
	high := (xor >> 4) & 0x0F
	low := xor & 0x0F

	// 转为 ASCII 字符（十六进制表示）
	toHexChar := func(n byte) byte {
		if n < 10 {
			return '0' + n
		}
		return 'A' + (n - 10)
	}

	return string([]byte{toHexChar(high), toHexChar(low)})
}

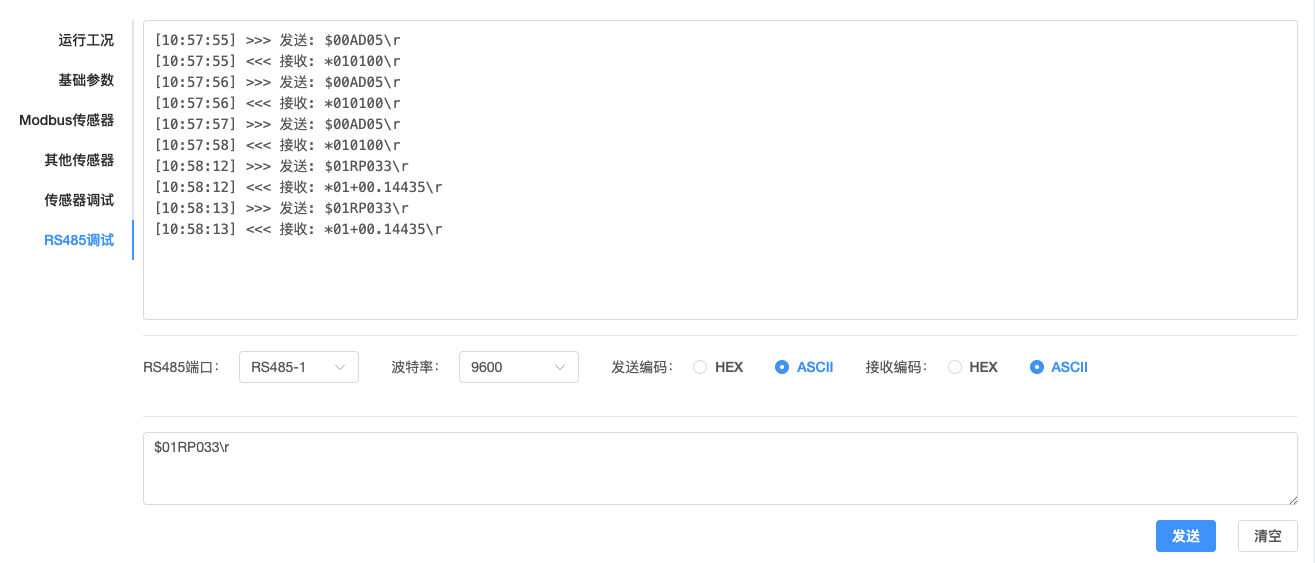

这里需要选择 ASCII的编码方式。默认波特率是 9600。调试过程如下：

尚鑫航工业相机

客户现场的相机偶尔无法拍照。我们通过远程调试的方式，可以定位一下问题出在哪里。

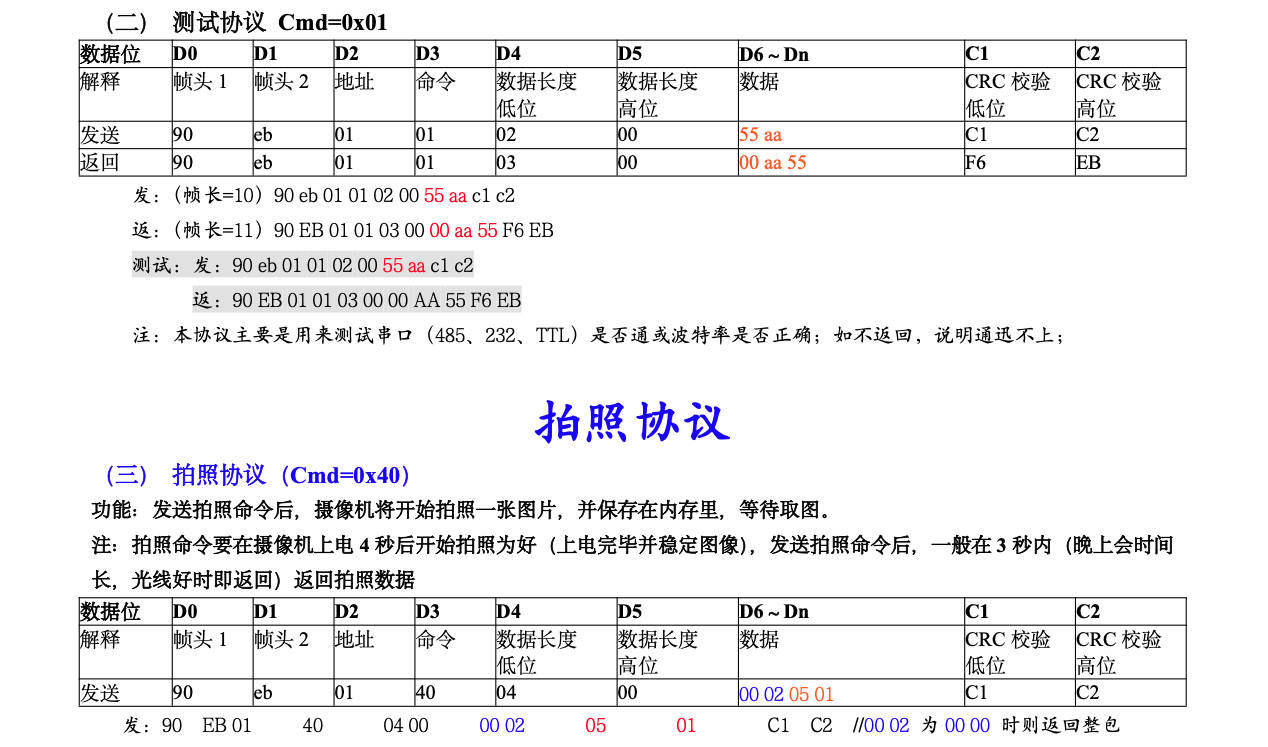

根据尚鑫航提供的协议手册，我们验证两个协议：测试协议和拍照协议。

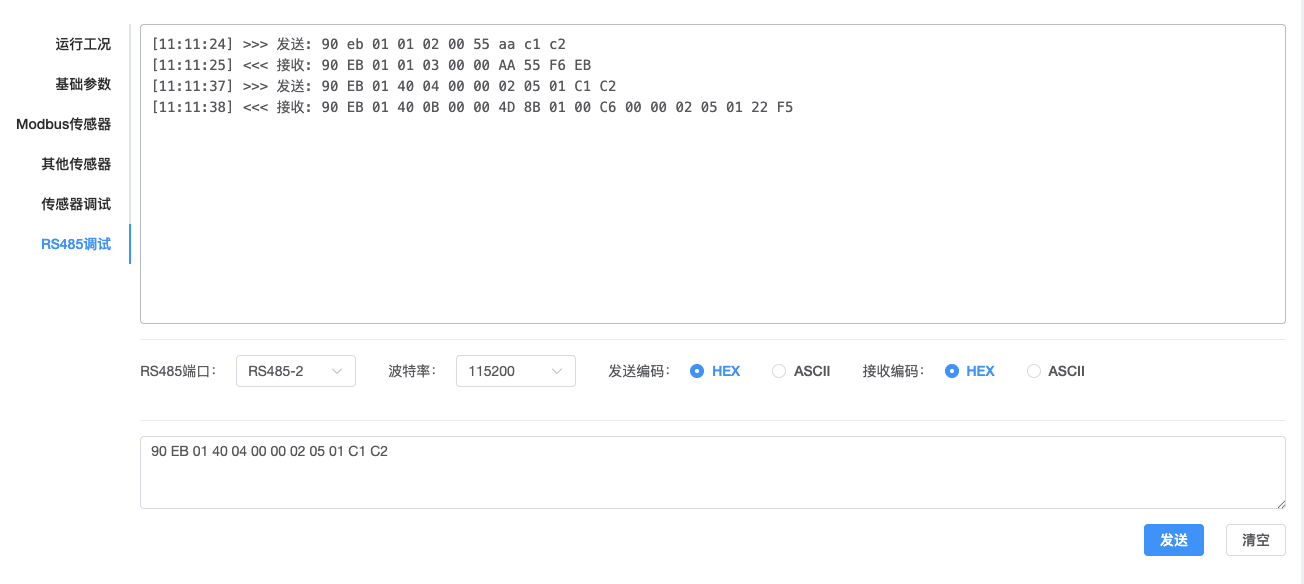

这里需要选择 HEX 的编码方式。默认波特率是 115200.调试过程如下：
